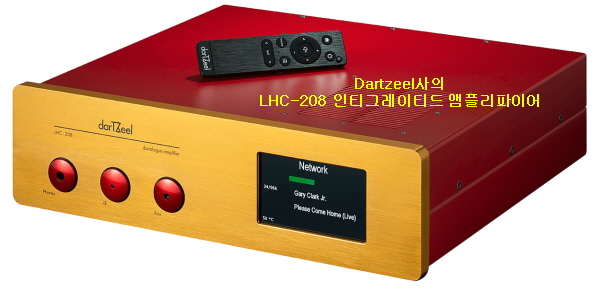

2000년도에 설립된 스위스 하이엔드 오디오시스템 제조 메이커인 darTZeel사가 새로 개발 판매하고 있는 모델 LHC-208 인티그레이티드형 앰플리파이어시스템. 동사는 현재 Genève에 위치해 있다.

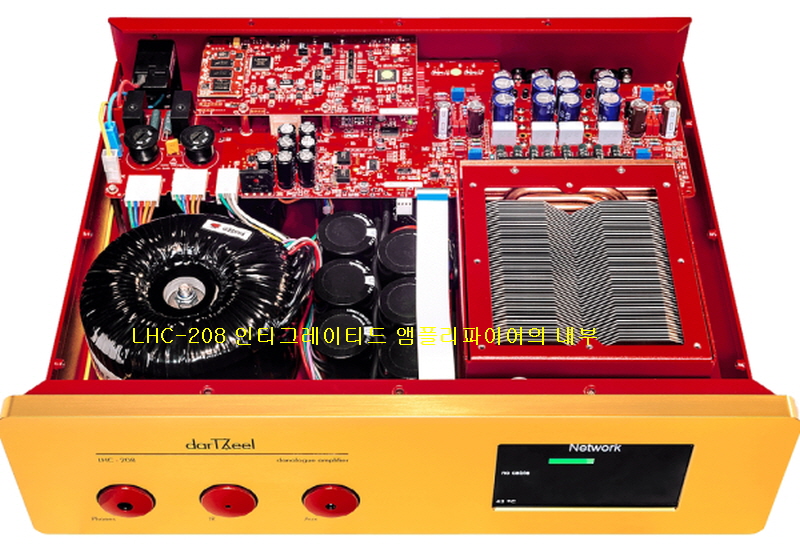

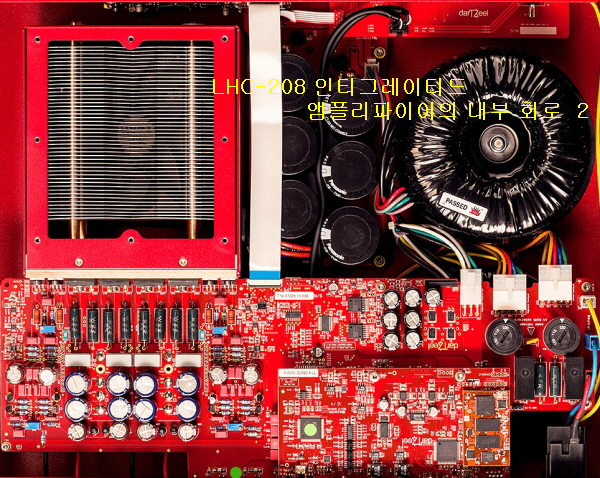

사진에서 보여 주고 있듯이 동사의 제품은 앰플리파이어 설계에 있어 독특한 내부 회로 구성과 설계 그리고 품위가 돋보이는 외형 디자인과 신뢰성 부품 사용 등 관심을 끌기에 충분한 메이커 제품이다.
특히 동사의 제품 앞에 사용하고 있는 CH는 “Close to Heaven(천국에 가까워진다)” 뜻을 갖고 있는 영문 이니셜로 앰플리파이어로서 수준급 설계의 최고의 제품이라는 의미를 지니고 있다고 보겠다.
잠시 동사의 설명을 들어보면 사장이자 디자이너인 Hervé Deletraz는 1984년부터 앰플리파이어의 연구를 시작 무려 16년에 걸친 연구 끝에 완성된 시스템이 동사가 내놓은 모델 NHB-108 Model One 스테레오 파워 앰플리파이어이다.
모델 LHC-208시스템은 실효 출력 200와트(RMS/220 watts peak/8Ω)로 현대적이고 우아한 섀시로 되어 있는 인티그레이티드 앰플리파이어시스템으로 네트워크 플레이어 및 초 고해상도 디지털 컨버터 기능을 등을 내장하고 있는 시스템이다.
다시 말해 고품질 디지털 음악을 처리하도록 설계된 모델 LHC-208시스템은 실제로 내장 스트리밍시스템과 DA컨버터를 갖춘 앰플리파이어시스템이다. 혁신적인 디지털 신호 처리 방식을 통해 독보적인 사운드 재생이다.
LHC-208시스템은 DSD256 및 24/384 형식을 포함한 디지털 오디오 파일을 디코딩하고 재생합니다. 또한 사용하기 편리한 리모컨 기능을 갖추고 있으며 DLNA 호환 UPnP 응용 프로그램을 사용하여 작동 할 수도 있다.
특히 뛰어난 디지털 컨버터 기능으로 고품질의 사운드는 물론 사용상의 편의성, 작고 우아한 섀시, 강력한 출력 단계 및 최신 인터페이스로 개발 가능성을 제공하고 있는 시스템이다.
동사의 설명에 의하면 음악적 경험을 제공하기 전에 darTZeel사의 모델 LHC-208시스템은
동사 음향 실험실에서 3년 이상 점진적으로 개발되었으며, 모든 세부 사항에 주의를 기울였다.
비할 데 없는 아날로그 청취 경험을 위해 PLL이 아닌 배급 방식으로 고해상도 음악을 처음으로 들을 수 있다.
(The LHC-208 is an integrated amplifier, network player and ultra-high-resolution digital converter in one modern and elegant chassis. darTZeel has opened up a new world of digital audio reproduction possibilities with the LHC-208.
Designed to handle high-quality digital music, the LHC-208 is in fact a « danalogue »integrated amplifier, with built-in streaming system and DAC. darTZeel has ventured into the world of digital to offer its signature brand of unparalleled sound reproduction, through its groundbreaking approach to signal processing.
With an active Ethernet connection, the LHC-208 decodes and reproduces digital audio files, including DSD256 and 24/384 formats. The LHC-208 can be operated using its remote control or any DLNA-compatible UPnP application.
The LHC-208 offers excellent digital conversion quality, ease of use, a compact and elegant chassis, powerful output stages and development potential with its modern interface. For the first time, you can listen to very-high-resolution music with non-PLL clock distribution, for an unparalleled analogue listening experience.)
설계방식: 네트워크 플레이어. DA컨버터 내장형 인티그레이티드형 앰플리파이어
출력: 200W+200W(8Ω/RMS), (220W/peak)
300W+300W(4Ω) (330Wpeak/4Ω)
재생주파수대역:7Hz-170KHz(+0,-3dB)
THD: <1%(7Hz-77KHz(within the output dynamic range)
Temporal Distortion None, at any level and load, as specified above
크로스토크:<-60dB(1kHz)
SN비: >105dB(노말파워시(nominal power)
라인게인(0dB): nominal up to +12dB
파워단게인: 26dB(8Ω)

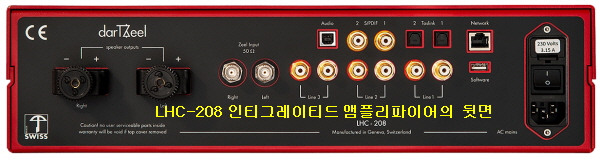

아날로그입력임피던스: 1 x Zeel BNC 50Ω
3 x RCA line >30KΩ
1 x Aux 3.5mm 전면 판넬 잭 > 10KΩ
디지털입력단: 1 x RJ45 Network
1 x USB
2 x SPDIF (RCA 75Ω)
2 x TOS Link
아날로그라인출력단: 1 x 헤드폰 6.35mm 전면 판넬 잭
스피커출력임피던스: <0.33Ω (20Hz-20KHz(measured under 8Ω)
Rise Time : <0.8µs
Slew Rate : >100V/µs, peak-peak
DC출력전원:<±15mV(최대)
소비전원: 2와트(스텐바이시)
40와트(idle), 900와트(최대출력시)
크기(WHD): 440 x 130 x 350mm
중량: 16Kg
연락처: www.dartzeel.com/en/lhc-208/

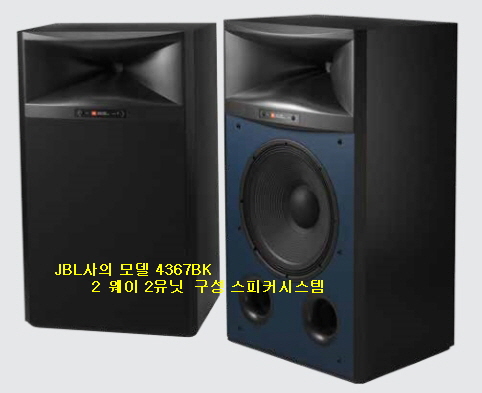

현재는 국내 삼성전자가 오너로 되어 있는 미국 스피커시스템 제조 메이커로 하만 인터내셔널 그룹 산하에 속해 있는 JBL사가 뉴 모델로 개발 소개한바 있는 모델 JBL-4367BK시스템은 2웨이 혼 디자인 위상 반전 설계 마루형.

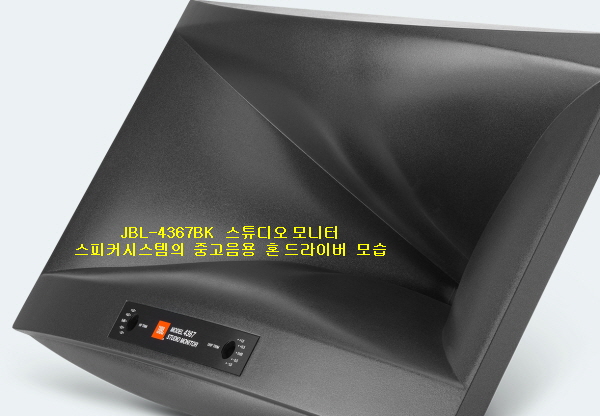

이 모델은 동사가 2010년도에 출시한 모델 JBL 4365 스튜디오 모니터(Studio Monitor)의 후속 제품으로 시스템에 사용한 드라이버들을 보게 되면 인클로저 상단에 부착되어 있는 대형 혼은 특허 받은 HDI™(High-Definition Imaging)이다.

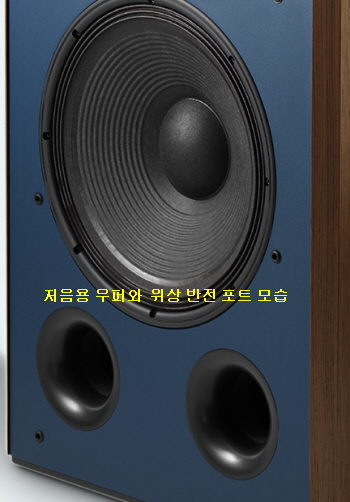

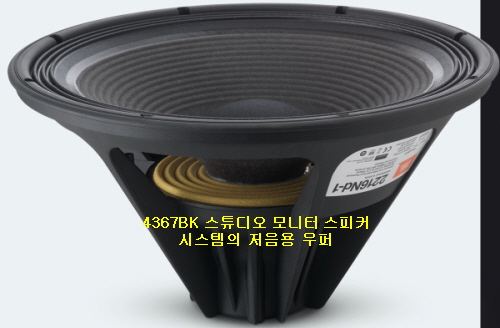

이 혼 드라이버는 D2430K 3“ 듀얼 다이어프램, 듀얼 네오디뮴 모터 구조 및 JBL의 특허 받은 드라이버로 중 고음 대역을 재생시켜 주게 되어 있다. 또한 아래쪽에 부착되어 있는 380mm 구경의 저음용도 특허 받은 Differential Drive® 듀얼 3“구경 보이스 코일과 네오디뮴 모터 구조를 갖춘 캐스트 프레임 15” 우퍼 (2216Nd-1)이다.
프리미엄급 네트워크 구성 요소 및 이중 바인딩 포스트 입력은 모든 응용 프로그램에서 오디오 파일들을 만족함에 부족하지 않은 시스템이라고 하겠다. 특히 매력적인 Walnut 및 Black Walnut 우드 그레인 베니어 인클로저로 제작되어 있다.

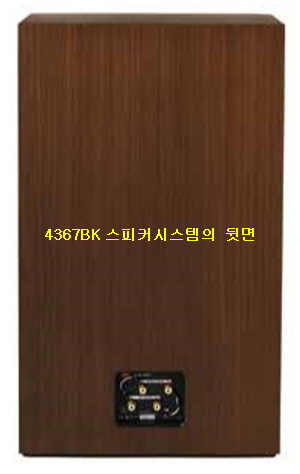

모델 4367시스템은 고성능 2채널용 스피커시스템으로 JBL Synthesis 멀티채널 홈시어터 설치에서 LCR 스피커로 사용하도록 설계되었다. 이중 금도금 5웨이 바인딩 포스트 단자가 준비되어 있으며 설계 특징은 정확한 사운드를 제공하도록 되어 있는 프로페서널시스템이다.
(The flagship JBL 4365 Studio Monitor was first produced in 2010, setting new levels of performance by employing the 1501FE-8 15" woofer, a 476Mg high-frequency compression driver and horn, and an 045Ti -1 ultra-high-frequency compression driver and horn
new 2216Nd-1 has been refined for a more articulate and defined low end, while the two high-frequency drivers of the 4365 have been replaced by the new, patented D2430K dual-diaphragm driver and HDI™ waveguide horn for increased output capability and to match the low frequency power compression in the high frequencies. The D2430K also now lets the 4367 produce high- and ultra-high-frequencies from a single coincident source, improving the imaging capabilities of the system.
Although this may sound like the JBL 4367 is solely a professional monitor, but its accuracy, lack of power compression, and enhanced imaging make the 4367 a perfect choice for critical listening in 2-channel audio systems or for the LCR speaker system in a highperformance multi-channel home theater installation. Enhanced components used in the crossover for frequency division as well as for making connections help ensure audiophile levels of performance, while the attractive walnut and black walnut wood veneer enclosures allow the 4367 to blend in at home.)
설계방식: 2웨이 2유닛 구성 위상반전 설계 마루형.
사용유닛: 혼 디자인 고음용 D2430K 3“중고음용
저음용 380mm우퍼 (2216Nd-1)우퍼
재생주파수대역: 30Hz–40kHz(-6DB)
출력음압레벨: 94dB (2.83V@1M)
임피던스: 6Ω
크로스오버주파수: 700Hz
권장앰프출력: 300와트(rms)
크기(WHD):560 x 941 x 425mm
중량:61.2kg

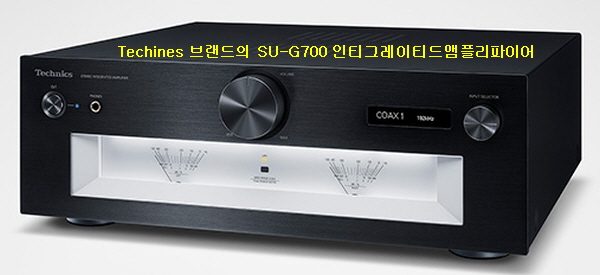

일본 Panasonic Corporation 산하에 소속되어 있는 오디오시스템 브랜드인 Techines 상표로 제품들을 개발 판매하고 있는 모델 SU-G700 스테레오 인티그레이티드앰플리파이어시스템.
실효 출력 채널당 70와트이며 사진에서 보여 주고 있듯이 보기에도 시원한 아날로그 출력 메타가 부착되어 있다. 이 앰플리파이어의 설계 특징은 뛰어난 지터 감소 회로 및 PWM 변환 회로 JENO Engine(Jitter Elimination and Noise-shaping Optimization)이다.

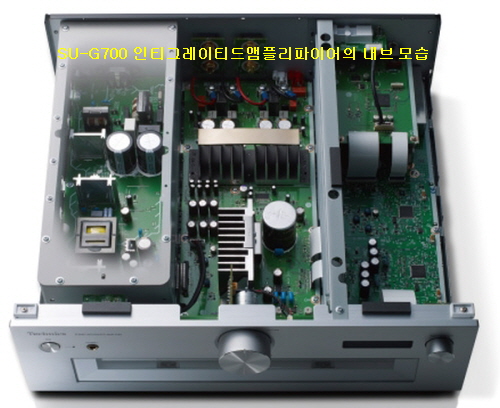

모델 SU-G700시스템은 첨단 디지털 오디오 기술을 투입한 풀 디지털 앰플리파이어로 입력에서 출력 단까지 풀 디지털로 처리하는 디지털 전송 방식이다. 아날로그 전송 방식에 비해 외부 노이즈에 의한 신호 열화가 적고, 정확한 신호 전송이 가능하다.
SU-G700시스템은 아날로그-디지털 컨버터는 Burr-Brown사의 PCM1804 192kHz/24비트
를 탑재하고 있다. 설계 특징은 종래의 디지털 앰플리파이어는 불안감에 의한 시간 정도의 열화와 멀티 비트 신호를 1비트 PWM 신호로 변환 할때 오차로 인해 소음, 음질 열화가 발생하는 문제가 있었다.
그래서 지터에 의한 음질에 문제를 해결하기 위해 자체 개발한 JENO Engine 기능을 탑재했다. 이 회로는 저주파 대역의 지터를 억제하는 노이즈 쉐이핑 방식으로 생성 회로와 고주파 대역의 지터를 억제하는 고 정밀 샘플링 레이트 컨버터로 구성되어 전 가청대역에서 이상적으로 불안감을 줄일 수 있다 .
또한 PWM 변환 오차에 대해서는 독자적인 고정밀 PWM 변환 회로를 개발. 노이즈 쉐이핑 속도, 차수 및 재 양자화 수 및 PWM의 계조를 자신의 노하우로 최적화하여 고해상도 음원 특유의 다이내믹 레인지를 손상시키지 않고 PWM 신호로 변환하게 해준다.
디지털 오디오의 고해상도 소리뿐만 아니라 아날로그 음원의 부드러운 감촉까지 풍부하게 재현하는 뛰어난 표현력을 실현했다. 사진에서 보여 주고 있듯이 알루미늄 헤어 라인 마무리 전면 패널에 대형 2연 미터를 채용하고 있다.
세련된 클래식 디자인(Stylish Classic Design)

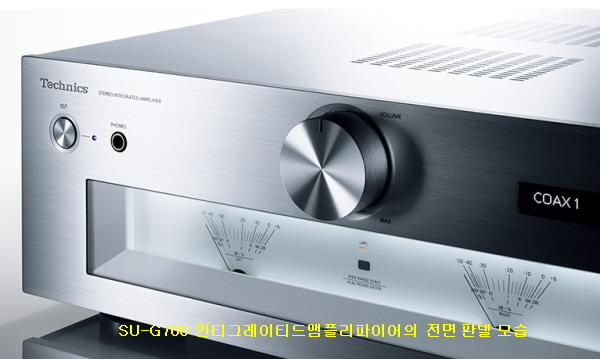

7mm 두께의 알루미늄 재질로 마무리 되어 있는 전면 패널에는 Technics 브랜드 앰플리파이어의 상징인 대형 2연 아날로그 미터를 배치했으며 재생중인 음악의 생동감을 생생하게 표현해 주게 했다.
그리고 인티그레이티드 앰플리파이어 볼륨의 감쇠 기능은 섬세한 조정이 가능하게 되는 등, 조작성이 뛰어나게 되어 있다. 또한 각인의 Technics 로고, LED에 의해 아름답게 떠오르는 대형 미터 등 세세한 부분까지 신경 높은 질감과 디자인이 음악을 듣고 기쁨을 더욱 높이고 하고있다.
이 모델은 실버 컬러와 검은색 등 두 가지로 마감 처리되어 제공된다. SU-G700시스템은 청백색의 아날로그 스타일의 미터가 전면과 중앙에 놓여있는 상태에서 어떤 마무리에도 섹시하게 보인다.
정교한 시각적 표현을 제공하고 있는 SU-G700시스템의 전면 판넬에는 볼륨 노브가 있으며 오른쪽에는 메뉴 및 입력 데이터를 표시하는 작은 디지털 디스플레이와 입력 선택을 위한 두 번째 작은 노브가 있다. 또한 간단한 전원 켜기/끄기 버튼과 1/4 인치 헤드폰 잭이 있다.

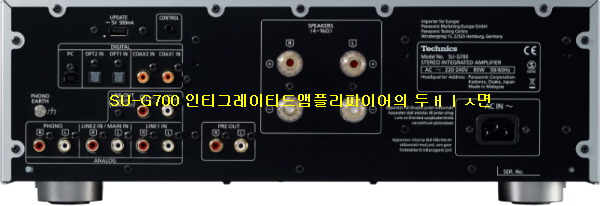

이외에도 왼쪽에서 오른쪽으로 이동하면 내장형 마그네틱 포노 단자가 있고 두개의 라인 레벨 입력 (RCA)이 있으며 그 위에는 Technics가 "Analog Source Only"라는 레이블을 지정하는 단일 라인 레벨 출력 (RCA)이 있습니다.
RCA I / O 섹션 위에는 SU-G700의 디지털 I / O 보드가 있으며, 2개의 광단자 및 2개의 동축 디지털 입력단과 단일 USB-B 입력으로 구성되어 있다. SU-G700시스템은 디지털 형식과 관련하여 모든 종류의 DSD와 PCM을 지원한다.
시스템의 아날로그 입력단은 라인 2계통( LINE 1 IN, LINE 2 IN/MAIN IN) 포노단 (MM) 1계통의 디지털 입력단 동축 디지털 2계통, 광 디지털 2계통, USB-B(PC)등이 있고 아날로그 출력단은 프리 출력단자와 1계통 라인단(아날로그소스만 사용), 헤드폰 출력단자 그리고 USB-DA컨버터(USB-B)USB Audio Class 2.0, Asynchronous ModeSupport Codec 등이다.
설계방식: 풀 디지털 인티그레이티드 앰플리파이어
JENO Engine (Jitter Elimination and Noise-shaping Optimisation)
출력: 70W+70W(1kHz, T.H.D. 0.5%, 8Ω, 20 kHz LPF)
140W+140W(1kHz, T.H.D. 0.5%, 4Ω, 20kHz LPF)
포노단(MM): 20Hz-20kHz (RIAA Deviation ±1dB, 8Ω)
디지털: 5Hz-90kHz(-3dB, 8 Ω)
로드임피던스: 4-16Ω
DSD: 2.8224MHz, 5.6448MHz, 11.2896MHz
PCM: 32, 44.1, 48, 88.2, 96, 176.4, 192, 352.8, 384 kHz/16, 24, 32비트)
전원부: AC 120V, 60 Hz(또는 220V-240V)
소비전원: 85
크기(WHD): 430 x 148 x 428mm
중량: 약12.3kg
악세서리: 리모트 컨트롤,
AC Cord,
제품 설명서
1983년도에 이태리에 설립된 하이엔드 스피커시스템 전문 제조 회사로 출발 그동안 수많은 고음질 제품들을 소개하고 있는 메이커가 내놓은 시스템. 모델 Olympica 시리즈는 여러 종
류를 소개한바 있다.

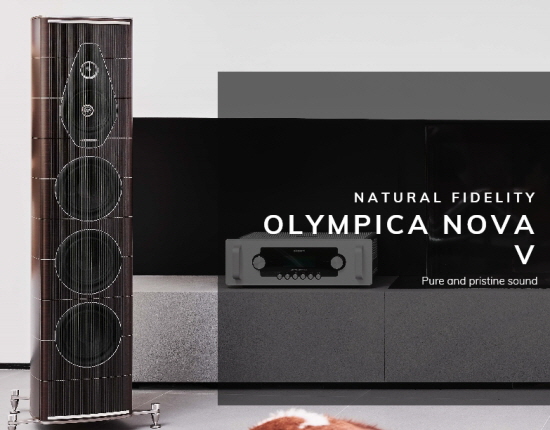

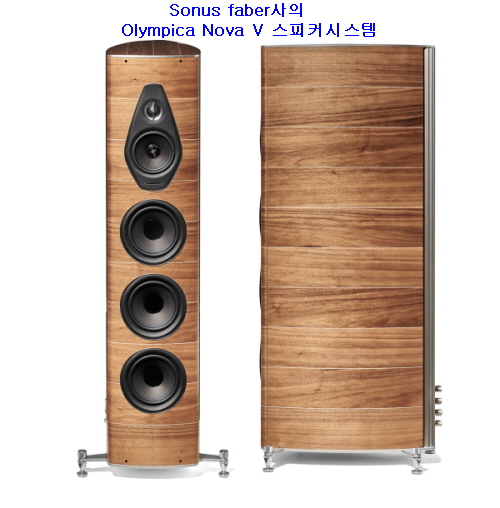

동사가 내놓은 Olympica Nova V 스피커시스템은 3웨이 5유닛 구성 방식의 마루형으로 가장 인기 있는 최신 제품이다. 이 제품은 공예품과 같이 아름답고, 또 음향적으로도 뛰어난 인클로저로 제작한 시스템.
시스템의 설계 특징은 동사의 음향 기술을 계승하면서 새로운 디자인을 적용한 제품. 6년 전 Olympica Collection이 출시되었다. 첫 번째 라인 중 하나는 완전한 제품군으로 제공되었지만 무엇보다도 Sonus faber사에서 완전히 설계된 원래 드라이버를 특징으로 하는 첫 번째 라인이다.
Olympica Nova는 2013년의 상징적인 2세대로, 형태와 실질이 향상되었으며, 독창적인 라인을 만들 때 영감을 준 제품으로 최첨단 기술을 수용하는 새로운 컬렉션으로 탄생한 시스템이다.

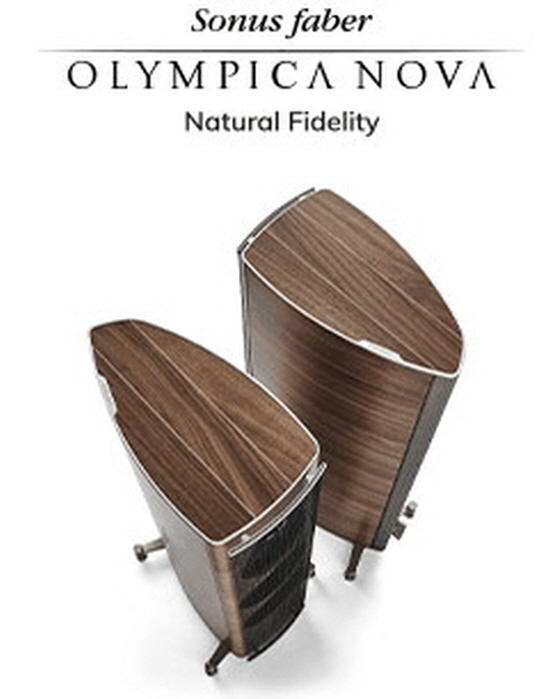

평평하고 평행한 벽이 없기 때문에 인클로저 성능이 향상되고 1세대 Olympica의 전형적인 비대칭 루트 모양이 유지되어 있다. 캐비닛의 비대칭 모양은 독창적인 디자인 컨셉으로 스피커시스템의 다양한 위치 설정으로 어느 방에서나 저음 응답을 조정할 수 있다.
자연에서 영감을 얻은 이 라인은 원형 나선형 모션의 흐름을 따라보다 유기적인 캐비닛 구조를 달성했으며 더 이상 공기 흐름을 처리하기 위해 기능 요소가 추가 된 것이 아니라 반사 닥트가 캐비닛에 완전히 통합되어 사운드의 속도와 투명성이 더욱 향상되었다는 점이다.
이 제품의 설계 특징은 단순한 스피커로 보기 보다는 거실의 인테리어 디자인 로서의 한 부분이라고 찾지 한다고 볼 수 있다. 모델 Olympica Nova V시스템은 따뜻하고 매력적인 사운드로 거실의 분위기를 채울 것이다.

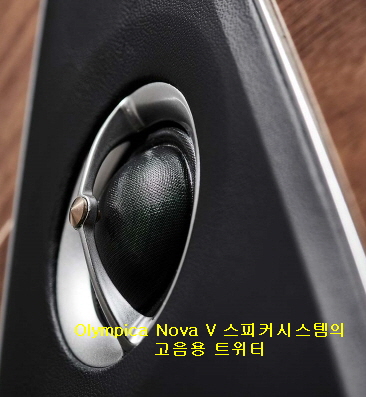

우선 시스템의 유닛 구성을 살펴보자. 사진에서 보여 주고 있듯이 인클로저 상단에 고음용 트위터와 중음용이 부착되어 있는 것을 볼 수 있다. 트위터 트위터는 H28 XTR3로 진동에 최적화된 기계 인터페이스를 갖춘 실크 돔형 28mm 구경의 무빙 코일 드라이버이다. 매우 역동적인 선형성은 네오디뮴 "컵 디자인"모터 시스템에 의해 제공된다.
또한 미드 레인지인 중음용 M15 XTR2-04, 150mm 콘 드라이버로 CCAW 와이어는 복합 전자"와 전류가 없는"보이스 코일에 사용된다. 가장 자연스러운 소리에 따라 개발된 전통적인 셀룰로오스 펄프 및 기타 천연 섬유의 실시간 공기 건조비 압축 블렌드로 만든 특수 맞춤형 다이어프램이다.
매우 역동적인 성능과 높은 선형성인 Sonus Faber사가 디자인한 저음용 우퍼 3개는 W18XTR2-12 콘 드라이버이다. 동사의 180mm구경의 경량급으로 "샌드위치" 콘 구조(첨단 신택틱 폼 코어 및 셀룰로스 펄프의 2개의 외부 표면 스킨)우퍼 유닛이다.
시스템의 크로스 오버 공진 방지 설계, 최적의 공간/시간 성능을 위해 최적화된 진폭/위상 응답이다. “파라크로스 토폴로지”. 명확하고 친숙한 앰플리파이어 성능을 위해 저주파수에서 임피던스 보정. Jantzen 인덕터와 Clarity Cap과의 파트너십으로 설계된 차세대 동사의 커패시터는 부품 측면에서 최고 품질을 사용하고 있다.
크로스 오버 주파수는 250Hz 및 2,500Hz이며 공진 방지 설계, 최적의 공간/시간 성능을 위한 최적화된 진폭/위상 응답을 그리고 “파라 크로스 토폴로지”는 명확하고 친숙한 앰플리파이어 성능을 위해 저주파수에서 임피던스 보정 그리고 Jantzen사의 인덕터 및 차세대 부품의 관점에서 최고 품질이 사용해 제작했다.
이외에도 Clarity Cap과 협력하여 설계된 Sonus faber사 커패시터는 새롭게 향상된 라일라 모양은 전통적인 디자인이다.
(The flagship of the collection is not just a speaker, it’s a piece of interior design.
No frills, Olympica Nova V will fill your room with a warm and engaging sound.. 3 way, full para-aperiodic vented box “Stealth Ultraflex”, floorstanding loudspeake system.
Tweeter H28 XTR3. Silk dome 28 mm moving coil driver with DADTM, with vibration optimized mechanical interface. The ultra dynamic linearityis given by the Neodymium “cup design” motor system.
Midrange M15 XTR2-04, 150mm cone driver. CCAW wire is used on a composite former “eddy current free” voice coil. Special custom diaphragm made with a real time air dried non pressed blend of traditional cellulose pulp and other natural fibers, developed according to the most natural sound.
Ultra-dynamic performance and high linearity. Sonus faber design. Woofer 3 x W18XTR2-12 cone drivers. Sonus faber designed 180mm lightweight “sandwich” cone structure (high-tech syntactic foam core and two external surface skins of cellulose pulp) woofers.
Crossover Anti-resonant design, optimized amplitude/ phase response for optimal space/time performance. “Paracross topology”. Impedance compensation at low frequencies for a clear and friendly amplifier performance.
Highest quality is used in terms of the components: Jantzen inductors and a new generation of Sonus faber capacitor designed in partnership with Clarity Cap. Crossover Frequencies: 250 Hz and 2,500Hz Anti-resonant design, optimized amplitude/ phase response for optimal space/time performance.
“Paracross topology”. Impedance compensation at low frequencies for a clear and friendly amplifier performance. Highest quality is used in terms of the components: Jantzen inductors and a new generation of Sonus faber capacitor designed in partnership with Clarity Cap.)
설계방식:3웨이 5유닛 구성 방식의 마루형
유닛: 고음용 29mm DAD소프트 돔형 트위터
중음용 M15 XTR2-04, 150mm 콘 드라이버
저음용 180mm 3개(W18XTR2-12 콘)
재생주파수대역: 32–35,000Hz
크로스오버주파수: 250Hz/2,500Hz.
출력음압레벨: 90dB(2.83V/1m)
임피던스: 4Ω
추천앰프출력: 60W–400W(without clipping)
Long-Term Max Input Voltage(IEC 268-5): 22Vrms
크기(WHD): 424 x 1174.5 x 529.8mm
중량: 44kg(한개당)
