Courbet N° 7 마루형 스피커시스템
프랑스 Troyes에 위치해 있는 스피커시스템 제조 메이커인 Davis Acoustics사는 오랜 역시를 갖추고 있는 전문 제조 메이커. 특히 동사는 초기부터 각종 유닛을 개발 전 세계 메이커들에게 공급한바 있다.

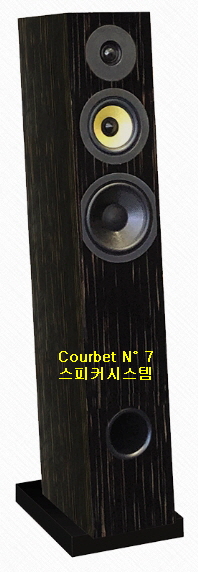

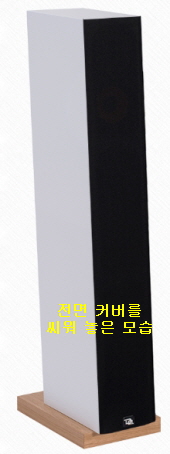

동사가 내놓은 모델 Courbet N°7시스템은 사진에서 보여 주고 있듯이 3웨이 3유닛 구성의 위상 반전 설계형. 사용 드라이버를 보게 되면 인클로저 상단에 28mm 구경의 소프트 돔형 고음용 트위터가 부착되어 있다.
그 밑쪽에는 Kevlar 재질의 130mm 구경의 중음용이 있으며 아래쪽에는 카본 파이버 재질로 만든 170mm구경 저음용 우퍼 카본 콘(carbon cone)드라이버를 부착시켜 놓았으며 위상 반전 포트가 하단에 설치되어 있다.
현대적인 인클로저의 최첨단 기술로 만든 마루형시스템이며 동사의 모든 스피커시스템은 Troyes에서 제작되었습니다. 특히 새로운 고음용 트위터(hyper-ventilated tweeter)로 설계 보다 다이내믹한 사운드 재생이 특징이다.
이 모델은 동사가 판매하고 있는 모델 Courbet No. 5의 "빅 브라더"시스템으로 풍부한 저음 대역 재생과 매우 평탄한 주파수 응답이 전체적으로 디테일하면서도 질감의 음질 재생이 좋다는 평가를 받고 있는 시스템.
설계방식: 3웨이 3유닛 구성 위상 반전 마루형
사용유닛: 고음용 28mm 소프트 돔형
중음용 130mm Kevlar 콘형
저음용 170mm 카본 콘형
재생주파수대역:40–25000Hz
크로스오버주파수: 400-4000Hz
출력음압레벨: 92dB
임피던스:4-8Ω
노말파워: 130W
최대파워: 200W
크기(WHD): 185 x 1110 x 285mm
중량: 24kg(한개당)
연락처:+33 (0)3 25 79 84 84
Karla 스피커시스템

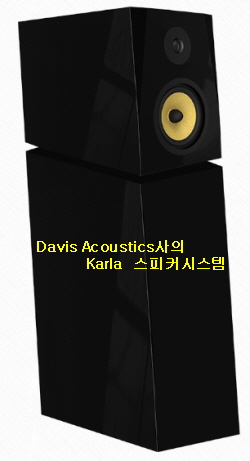

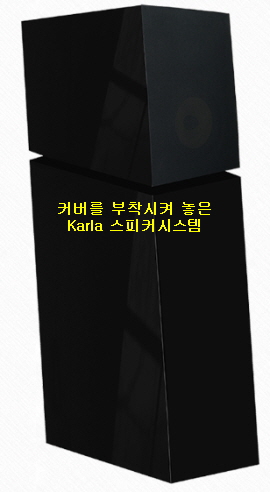

Davis Acoustics사가 소개하고 있는 또 하나의 제품으로는 모델 Karla시스템이 있다. 사진에서 보여 주고 있듯이 이 시스템은 2단 분리형으로 제작된 인클로저로 상단에는 고음용과 중음용 드라이버를 담고 있다.
아래쪽에는 저음용 우퍼를 내장한 시스템으로 3웨이 4유닛 구성의 마루 형이다. 사용 유닛을 살펴보면 고음용 트위터는 파이버 재질 19mm 구경 콤포짓트 재질이며 중음용 미드 레인지 드라이버는 케플러 재질로 만든 210mm 구경.
중음용은 37mm 코어-타이 코럴 마그넷으로 제작된 것이며 인클로저 하단에 분리형 인클로저에는 200mm 구경 저음용 우퍼 2개가 내장되어 있다. 이 유닛은 카본 섬유 재질로 135 mm 구경 더블 마그네트로 만든 것이다.
동사의 제품 설명서를 보게 되면 일관성을 위해 매우 넓은 대역폭을 자랑하며 이 제품의 곡선은 전문가가 고안한 것으로 세련된 형태로 소리의 순결을 상징한다고 표현하고 있다. 대편성의 오케스트라 연주 감상에 적합하지 않을까 하는 마루형시스템이다.
설계방식: 푸시풀(Push-Pull)3웨이 4유닛 구성 마루형시스템
사용유닛: 고음용 19mm
중음용 210mm
저음용 200mm 2개
출력음압레벨:93dB
재생주파수대역:25–35000Hz
컷오프주파수: 90Hz/ 4000Hz
임피던스: 5 Ω(최저)
정격출력 : 200W
최대출력 : 300W
크기(WHD): 340 x 1330 x 630mm
중량: 142kg
연락처:+33 (0)3 25 79 84 84

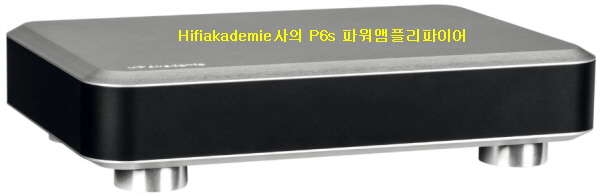

독일 Reith Zähringerstr에 위치해 있는 오디오시스템 제조 메이커인 Hifiakademie사가 소개 판매하고 있는 모델 P6s 파워앰플리파이어시스템. 사진에서 보여 주고 있듯이 채널당실효 출력 150와트(8Ω)를 낼 수 있으며 4Ω에서는 채널당 200와트까지 가능하게 설계된 시스템.

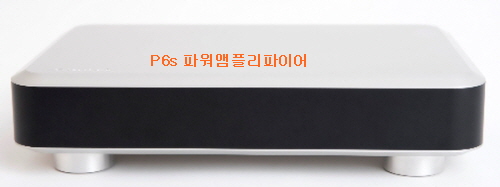

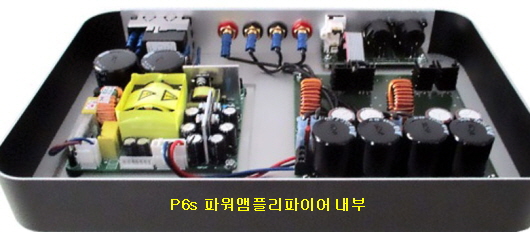

심플한 외형 디자인을 보여주고 있는 모델 P6s시스템은 스위칭 파워서플라이 장치와 함께 매우 효과적인 클래스D기술 증폭 방식으로 설계되어 있다. 콤팩트한 외형 디자인으로 고성능을 설계가 특징.
특히 이중 제어 루프 기능은 연결시켜 사용하고 있는 스피커시스템의 임피던스 변동에 대해 최고의 선형성과 견고성을 보장하고 있다. 이 시스템의 회로 아이디어는 모델 P6에서 가져 왔지만 완전히 새로운 것을 실현했다.
특히 구성 요소 선택 및 레이아웃을 미세 조정하면 따뜻하고 섬세한 사운드와 높은 다이내믹한 고음질을 즐길 수가 있다. 모델 P6s 파워앰플리파이어시스템은 새롭게 업 데이터가 가능하게 설계되어 있다.

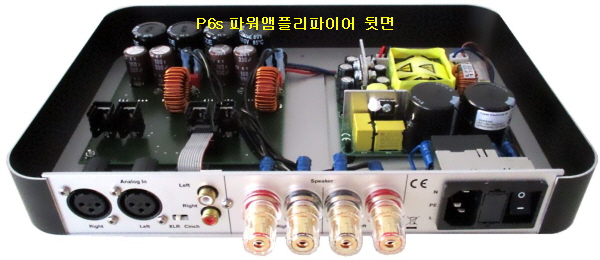

다시 말해 무료로 제품 판매 대리점을 통해 서비스를 받을 수가 있다고 한다. 시스템의 입출력 단은 금도금되어 있는데 밸런스드(XLR)및 언밸런스드(RCA) 모두 금도금되어 있어 완벽한 신호 전송이 가능하다는 설명이다.

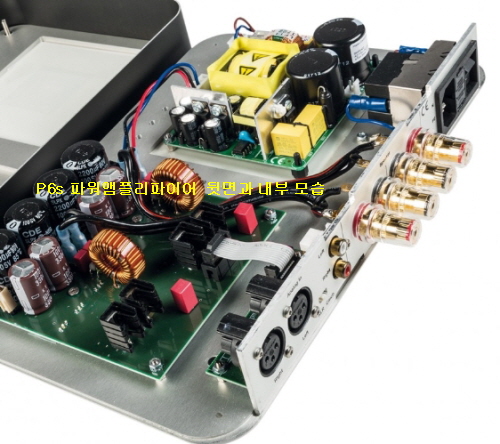

이로써 매우 높은 효율, 부하 독립적인 출력 전압, 높은 감쇠 계수와 매우 낮은 왜곡 계수 등을 갖추고 있다. 사진에서 보여 주고 있듯이 고품질 알루미늄 하우징과 순수한 수동 냉각 기능 등이 모두 갖추어져 있다.
설계방식: 클래스 D기술 증폭 방식 파워앰플리파이어
출력:150W+150W(8Ω), 200W+200W(4Ω)
340W+340W(4Ω/(Impuls-/Burst)
입력감도: 1.2V(4Ω/200W에서)
최대입력전압: +-5V
입력임피던스: 4.7KΩ
전압이득: 23.4(27.4dB)
최대출력전압: 38V(rms)
최대출력전류: 16A(피크)
전력대역폭: 5-50kHz(4-8Ω에서)
효율: 95%(100W/8Ω)
댐핑팩터: 2000(8Ω)
최소부하임피던스: 2.5Ω
재생주파수대역:20-20kHz(+-0.5dB/2.5Ω
하한주파수:(-3dB)5Hz
상한주파수:(-3dB) 50kHz
THD:0.002%(1kHz/10V~4Ω 표준)
최소부하임피던스: 2.5Ω
스위칭주파수:420kHz
크로스오버주파수:55kHz
특성임피던스:6Ω(통상)
슬로프: 12dB(옥타브)
크기(WHD): 300 x 67 x 230mm
중량: 약3.8kg
판매가격: 1, 240.00(EUR)
연락처:info@hifiakademie.de
Russell K사는 유럽에서 가장 유명하고 재능 있는 음향 전문가 중 한명인 Russell Kauffman이 설립한 영국 스피커시스템 제조 메이커. 그는 독창적이고 혁신적인 방식으로 스피커시스템을 개발 소개하고 있다.
(Russell K. is a British brand created by a group of highly experienced constructors, leaded by Russell Kauffman, one of the most reknown and talented acoustics specialists in Europe.)

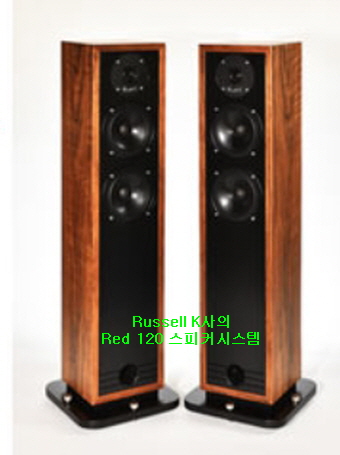

한마디로 러셀 카우프만은 완벽하고 명확하고 그리고 빠르고 상세한 사운드를 얻기 위해 모든 방법을 동원 최선의 방법으로 제품들을 제작하고 있는 디자이너의 한 사람이다. 모델 Russell K Red 120시스템은 2.5웨이 3유닛 구성 위상 반전 설계 마루형.
(The Russell K Red range currently consists of four models: two 2-way stand-mounts and two 2.5-way floorstanders. We’ve already assessed three of these and achieved excellent results, so what of the fourth, the Red 120.)

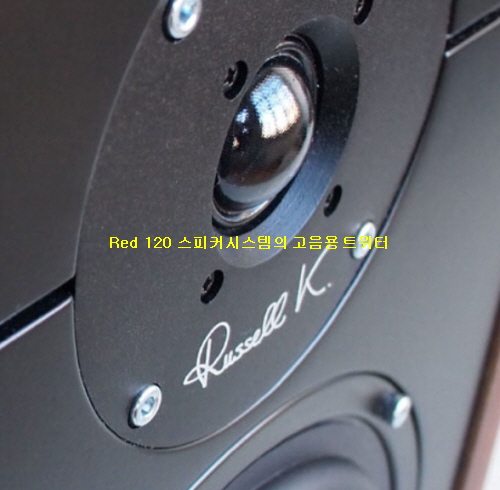

Russell K Red 시리즈는 현재 4개의 모델이 소개되고 있다. 이번에 개발한 모델 Red 120시스템은 5” 구경의 중저음용 2개와 25mm 구경 소프트 돔형 고음용 트위터를 사용해 제작되어 있다.
이 시스템에 사용한 5“ 구경의 2개의 중저음용은 25mm 보이스 코일과 알루미늄 포머와 패러데이 왜곡 제거 구리 링으로 되어 있다. 합침 시켜 만든 페이퍼 재질 콘(impregnated paper cone)으로 곡선 화시켜 디자인되어 있다.
이 드라이버는 가장 이상적인 중저음 대역을 소프트 돔형 고음용 트위터과 함께 질감 있는 사운드를 재생시켜 주고 있는 점이 특징이다. (2 x 5” Bass units with impregnated paper cone and curved optimised acoustic profile High power Ferrite magnet driving a 25mm voice coil with aluminium former and Faraday distortion cancelling copper ring 25mm soft dome tweeter Ferrite magnet system Copper Clad Aluminium voice coil wire on a Fibreglass Former and Faraday distortion cancelling copper ring)
모델 Red 120시스템은 전체적으로 다소 작은 캐비닛으로 제작되어 있어 다른 제품과는 가격 면에서 2/3에 불과하므로 상당히 저렴한 가격이라고 볼 수 있다. 동사의 설명을 보게 되면
상대적으로 경쟁력 있는 가격의 한 가지 이유는 폴란드 제조 방식이다.
그러나 모델의 설계 작업은 순수한 영국식이며 그 방식도 상당히 급진적이다. BBC의 음향 기술 연구팀은 이미 '얇은 벽' 인클로저가 보컬에서는 훨씬 더 잘 들리는 경향이 있음을 언급한바 있다.
스피커시스템은 ‘Thin wall’(얇은 벽)' 방식으로 제작되지만 인클로저 내부 댐핑 패드를 4개의 강화 및 브레이싱 선반으로 교정시켜 스피커 드라이브와 함께 '잔여 캐비닛 출력'을 유지하게 설계되어 있다.
(Another bonus is the fact that the £2,700/pair pricetag is just two-thirds of that of the senior model, so it could be quite a bargain, as well. (Like the other Russell K Red models, the magnetically attached grille is an optional extra.)
One reason for the relatively competitive price is Polish manufacture. However, the design work behind the models is purely British and is also quite radical in its way too.
BBC research had already indicated that ‘thin wall’ enclosures tended to sound rather better in the vocal region. However, the BBC approach involved adding heavy bituminous pads to damp residual enclosure movement, and this tends to slow down the bass.
The radical element in the Russell K range is a complete avoidance of damping materials. The speakers follow the ‘thin wall’ approach, but replace the damping pads with four stiffening and bracing shelves, aiming for a residual cabinet output that remains ‘in time’ with the drive units.)
이 시스템의 캐비닛(Cabinet)은 3개의 어쿠스틱 로딩 프레싱이 설치되어 있다.(3 acoustic loading bracing shelves)
설계방식: 2.5웨이 3유닛 구성 위상 반전 설계 마루형
사용유닛: 고음용 25mm 소프트 돔형
중저음용 5" 2개
재생주파수대역: 25Hz-22KHz(거실구조에 따라 다름)

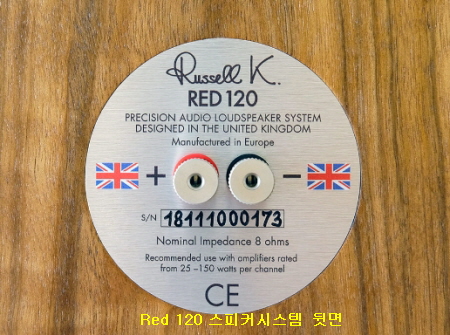

임피던스:8
추천앰프출력:채널당 25와트-150와트
크로스오버주파수: 2200Hz(12dB/Oct)
초저음롤오프주파수:80Hz(6dB/Oct)
출력음압레벨: 86dB(1w/1m)
크기(WHD): 200 x 860(910받침대포함) x 190mm
연락처:01582 477355
Durand Tonearms사는 2009년 프랑스 엔지니어인 Joël-François Durand에 의해 설립되었으며 주로 수준급의 고급 톤암 제조에 전념하고 있는 메이커. 동사는 현재 특허로 제작한 모델 Talea ™을 비롯해 Telos ™ 와 Kairos ™, 그리고 이번에 신제품으로 내놓은 Tosca ™가있다.
동사의 첫 제품인 모델 Talea™ 톤암은 Jacksonville(Florida)의 2010 Axpona 오디오 전시회에 처음 출품 소개되었으며 시장에서 가장 우수한 톤암 중 하나로 빠르게 자리 매김을 한바 있다.
몇 달 후, 업그레이드 시켜 놓은 모델 Talea™ II을 2010 Rocky Mountain Audio Fest 전시회에서 소개 오디오 파일들의 관심을 갖게 했다. 사운드 및 인체 공학을 향상시키기 위해 일부 고객의 요구 사항이 일부 변경되었다.
이러한 수정을 통해 1세대 모델 Talea™의 특징인 톤 렌더링, 속도 및 투명성을 유지하면서 더 넓은 동적 범위와 보다 견고하고 사실적인 이미지를 얻을 수 있게 만들었다. 2011년 Rocky Mountain Audio Fest 전시회에서 두 번째 모델인 Telos™이 소개되었다.
이 톤암은 재료 연구 및 형상 최적화 분야의 광범위한 연구 결과로 가장 까다로운 시스템에서도 전 세계적으로 사용되고 있다. 동사의 세 번째 모델은 Kairos™으로 독일 뮌헨에서 열린 2014 하이엔드 쇼에서 대중에게 소개되어 주목을 받은바 있다.
이 톤암은 Unipivot 톤암(tonearms)을 명백하게 단순하지만 고도로 정교한 구조로 수년 동안 모아온 엄청난 양의 정보를 모아 만든 제품이었다. 그리고 동사는 최근 이번에 내놓은 모델 Tosca™을 소개했다.
이 톤암은 지난 4월 시카고에서 열린 Axpona 전시회를 통해 처음 발표되었는데 이 톤암은 동사의 첫 번째 짐벌 베어링 톤암(gimbal-bearing tonearm)이며 그 첫 번째 반응은 극도로 열정적이었다.
이 제품의 프레젠테이션 외에 웹 사이트에서 tonearm과 관련된 모든 정보(정렬, 방위각, 카트리지로드 등...흥미로운 기록 목록)들을 찾아 볼 수 있다. 아이디어, 팁 및 기타 링크는 지원 섹션을 참조하십시오.
(Besides the presentation of these products, you will find on this web site comprehensive information on all things related to tonearm (alignment, azimuth, cartridge loading, etc..., even lists of interesting records). See our Support section for ideas, tips and other links.)

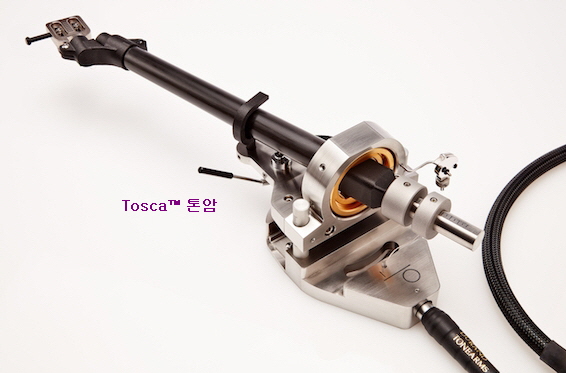

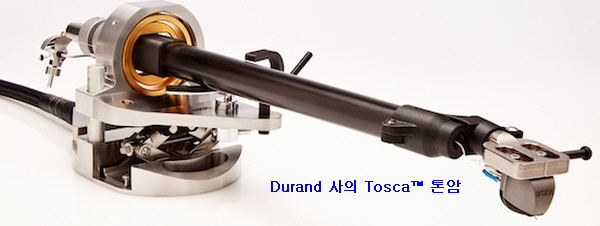

앞서도 언급 했듯이 모델 Tosca™은 지난 4월 시카고에서 열린 2019 Axpona전시회를 통해 처음 공개되었다. 동사의 설명에 의하면 이 톤암은 첫 번째 짐벌 베어링 디자인이며 톤암의 새로운 제품으로 관심을 끌게 할 것을 믿어 의심치 않는다고 설명하고 있다.
늘 그렇듯이 각 단일 부품의 설계뿐만 아니라 사용된 재료에도 최대한의주의를 기울였으며
금속은 그들의 특정한 색조 및 기계적 품질을 위해 선택되었다. Armwand는 댐핑된 탄소 섬유의 복잡한 구조로 만들어져 있다.
베어링과 armwand 목은 탄소 섬유를 기반으로 하는 복합 소재로 되어있으며, 헤드 쉘은 니켈 도금된 마그네슘으로 되어 있다. 이러한 모든 요소는 음조 균형 사이의 최상의 상호 작용을 달성하기 위해 수 년 동안 테스트되었다.
(The bearing assembly is contained in a unique mechanism designed to reduce vibration, so that it is ideally isolated from mechanical disturbances coming from the outside.
Another innovation can be seen in the system used for the VTA/SRA adjustments. After freeing the bearing assembly on the VTA columns, it is a simple matter of turning a screw that activates a mini-jack placed under the bearing assembly. Convenient engraved markings on the VTA column ensure reproducibility of any setting.
Like all our models, the Tosca™ offers all the adjustments needed to explore its full potential: VTA is adjusted with a mechanism placed under the bearing assembly that doesn't require a hole to be bored in the armboard/plinth.
For the first time on our models, the azimuth can be very easily adjusted directly at the headshell, which means that any rotation of the system is done in same the plane as the stylus.
Anti-skating is of course available, and can be defeated with a simple operation.
As we did with the Kairos™, the Tosca™ has a DIN connector built inside the back of the tonearm base — as system that greatly minimizes the transmission of vibrations to the cable.
This allows you to choose between several of the phono cables that we offer separately (DIN-RCA or DIN-XLR), and that were developed specially for the Tosca™.
The Tosca™ was designed to be the best tonearm on the market. Contact your local dealer and judge for yourself!)
베어링 어셈블리는 진동을 줄이기 위해 설계된 고유한 메커니즘에 포함되어 외부에서 오는 기계적 교란과 이상적으로 분리되어 있다. VTA/SRA 조정에 사용되는 시스템에서 또 다른 혁신이 나타 난 것이다.
베어링 어셈블리를 VTA 칼럼에서 분리한 후, 베어링 어셈블리 아래에 위치한 미니 잭을 작동 시키는 나사를 돌려야한다. VTA 칼럼에 편리하게 새겨져있는 마킹은 모든 설정의 재현성을 보장한다.
모든 모델과 마찬가지로 Tosca™ 톤암은 모든 잠재력을 탐색하는데 필요한 모든 조정을 제공한다. VTA는 베어링 조립품 아래에 배치되어 암 보드/플린트에 구멍이 뚫릴 필요가 없는 메커니즘으로 조정된다.
동사가 처음으로 방위각은 헤드 쉘에서 직접 쉽게 조정될 수 있게 만들었다. 즉, 시스템의 모든 회전은 스타일러스와 동일한 평면에서 수행된다. 안티 스케이팅은 물론 가능하며 간단한 조작으로 작동시켜 주게 되어 있다.
모델 Kairos™와 마찬가지로 Tosca™는 톤암 베이스 후면에 DIN 커넥터가 내장되어있어 케이블로의 진동 전달을 최소화하게 되어 있다. 이것은 동사가 별도로 제공하는(DIN-RCA 또는 DIN-XLR) 몇 가지 포노 케이블 중에서 선택할 수 있게 해주며 특별히 모델 Tosca ™용으로 개발되었고 시장에서 가장 우수한 톤암으로 인정받고 있다.

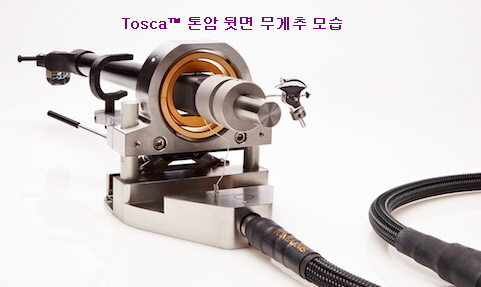

Tosca™은 중형 톤암으로 카운터 웨이트와 함께 제공되어 현재 사용할 수 있는 대부분의 카트리지를 수용해 사용할 수 있다. 제공된 피벗-스핀들 거리를 설정하십시오. Ruler가 필요 없으며 치구는 톤암을 정확히 올바른 위치에 놓습니다.
(Jig to set the pivot-to-spindle distance provided; no need for a ruler, the jig places the tonearm exactly in the right position)
Mint LP 아크 분도기 포함. 다른 톤암과 마찬가지로 Tosca™은 시장에서 가장 현대적인 카트리지와 함께 사용할 수 있는 중형 톤암.
설계방식: Unipivot Gimbal-Bearing Tonearm
실효장: 263mm(10.35”)
피벗-스핀들거리: 247.37mm(Loefgren A geometry)
오버행: 15.66mm(여기에서 카트리지 정렬에 대한 페이지를 참조하십시오)
오프셋각도:20.81
카트리지장착: 1/2"(12.7mm)
받침대/보드장착: 2 x 10-24(또는 M4)나사(금속 armboards용)
또는 2 x # 8wood screw(목재 armboard용)으로 가능
전체어셈블리중량: ca. 3.9 lbs (1.625 kg)
베어링: 짐발, 하이브리드 디자인
VTA/SRA : 베어링 어셈블리 아래에 있는 메커니즘을 활성화하는
나사로 미세조정(암 보드에 구멍이 필요 없음).
범위: ca. 18mm. armwand가 VTA 메커니즘의 범위를 넘어서
상승해야하는 경우 카트리지 플레이트(스페이서)를 제공Azimuth : 헤드 쉘에서 조정 가능
원하는 경우 안티 스케이팅 메커니즘을 비활성화 할 수 있다.
연락처: http://www.durand-tonearms.com/
