G : 2019년도 1월2번째 신제품 페레이드
 이영동    | 2019·01·07 19:40 | HIT : 191

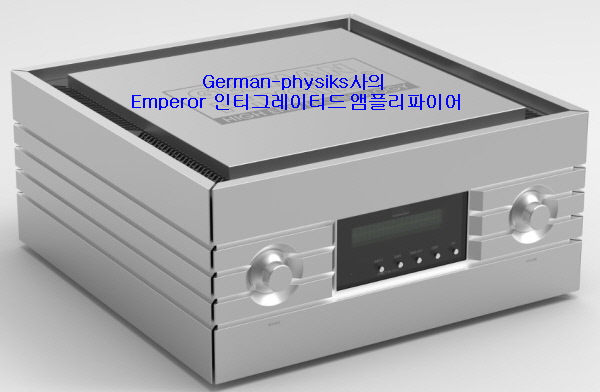

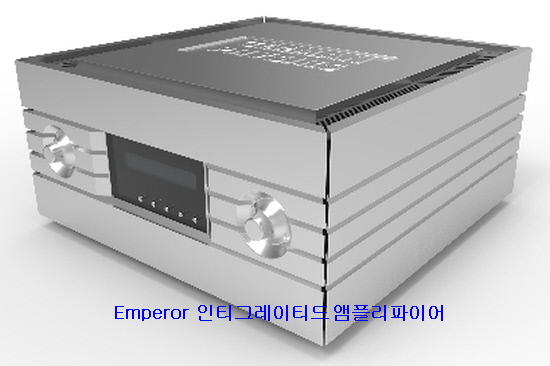

German-physiks사의 Emperor 인티그레이티드 앰플리파이어


독일 하이엔드 스피커시스템 제조 메이커로 이름이 많이 알려진 German Physiks사가 최근 새로운 앰플리파이어시스템을 개발 소개하고 있다. 동사는 그동안 광대역 무지향성(Omnipolar Widebander)디자인의 스피커시스템을 소개한바 있다.
동사가 2018년도에 개발한 모델 Emperor 인티그레이티드형 앰플리파이어시스템은 채널당 300와트 대 출력용 중량급으로 중후한 외형 디자인을 갖춰놓고 있는 고음질 재생용 시스템이다.
설계 특징을 보게 되면 중량급의 토로이달 트랜스포머를 탑재해 대 출력용으로 제작했으며 우수한 동력학과 저음 제어를 완벽하게 갖춰 동사의 스피커시스템은 물론 거의 또 다른 제작자들의 스피커들도 충분하게 드라이버 시켜 줄 수 있게 만들었다.
이를 위해 대형 히트 싱크(Large heat sinks)를 탑재해 놓았으며 하이 파워 앰플리파이어로 손색이 없는 다이내믹한 사운드 재생이 특징이다. 밸런스드(XLR)와 언밸런스드(RCA)를 모두 사용 할 수 있는 시스템이다.
기술적인 특징을 보게 되면 낮은 수준 신호와 밸런스드 출력단을 위한 고압 전원 레일들은 매우 폭넓은 대역폭을 가지고 결합되어 있다. 증폭기의 가장 중요한 것은 파워서플라이라고 볼 수 있는데 이 시스템은 이 부분이 매우 견고하게 설계되어 있다는 설명이다.
다시 말해 이를 위해 동사가 개발해 사용하고 있는 토로이달 트랜스포머를 전부 4개를 분리시켜 프리앰플리파이어부와 파워앰플리파이어부 그리고 컨트롤부등에 각각 사용하고 있다는 것이다.
(The preamplifier section, power amplifier stage and control section all have their own independent toroidal power transformers. These were chosen for their low external magnetic fields. To minimise the effects of stray magnetic fields, all four transformers are housed in their own screened enclosures.)
이외에도 고품질 전력 공급 콘덴서들은 수준급을 채용했으며 입력 선택과 볼륨레벨은 프런트 패널로부터, 또는 적외선 리모트 컨트롤을 통하여 조정될 수 있다,
고급 WBT 스피커 터미널이 준비되어 있는 Emperor 인티그레이티드형 앰플리파이어시스템은 고음질 재생은 물론 높은 신뢰성 갖추고 있는 앰플리파이어로 독일에서 디자인되어 만든 제품이다.
동사 설명에 의하면 초기 디자인에서 마지막 제조하기 전까지 많은 시간을 디자인의 다양한 부분의 기술적인 것까지도 최적화를 위한 보다 상세한 컴퓨터 모형 제작을 실행했다는 설명이다.
모든 부분들은 그들의 기술적인 미덕과 신뢰도를 위해 선택 되었고 더더욱 신뢰성을 향상시키기 위하여 최대한 마지막 선택도 신중을 기했다는 얘기다. 15mm 두께의 실버 아노지드(Anodised)알루미늄 재질을 절싹 가공시켜 내부를 강철로 보강 든든하게 만들었다고 한다.
이것은 외부 진동의 효과를 최소화하기 위하여 구조적 경직성과 함께 자기 가리개를 제공한 것이다. 대형의 프런트 패널 디스플레이 기능은 음량 조절의 명확한 표시와 단위 상태를 표시해 주게 되어 있다.

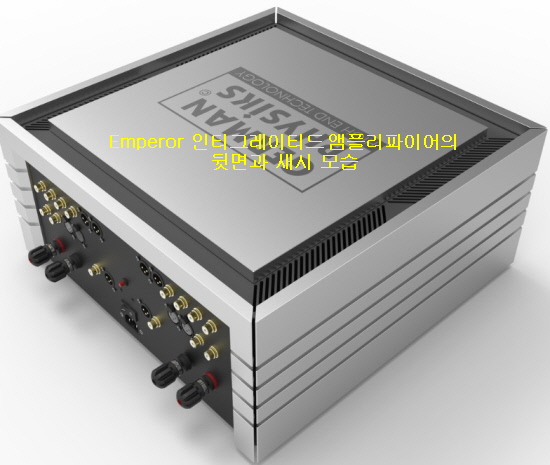

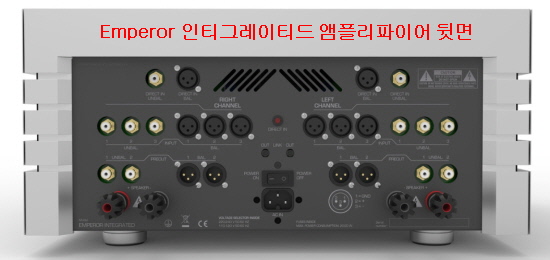

입력 선택과 볼륨 레벨은 프런트 패널로부터, 또는 적외선 리모트 컨트롤을 통하여 조정될 수 있다, 시스템의 프리앰플리파이어 입력단은 언밸런스와 밸런스드 각각 3계통 그리고 프리앰플리파이어 출력단은 언밸런스와 밸런스드 각각 2계통이 준비되어 있다.
이외에도 파워앰플리파이어 다이렉트 입력단은 언밸런스와 밸런스드 각각 1계통이 있다. 스피커시스템을 위한 연결 단자는 수준급의 WBT사의 스크루(screw)단자가 단단하게 부착되어 있다.
또한 사용하기 편리한 원격 조정 기능인 Infra red 리모트 컨트롤이 제공된다. 이외로 제공되는 것은 Trigger 입출력용 그리고 커스텀 케이블 등이 있다.

Emperor 인티그레이티드 앰플리파이어 재원

설계방식: 인티그레이티드형 앰플리파이어시스템
출력: 300W+300W(8Ω)
      600W+600W(4Ω)
재생주파수대역: 0.5Hz-80kHz(-3dB)
THD+N: 0.01%(22Hz-22kHz/1W/8Ω)
최대다이내믹레인지:127dB
SN비:91dB(A weighted/1W-8Ω)
크기(WHD): 474 x 240 x 474mm
중량: 65kg
연락처: +49 6109 - 502 98 23(독일)

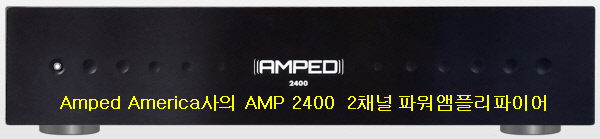

Amped America사의 AMP 2400  2채널 스테레오 파워앰플리파이어


미국 NJ주 Hillsborough에 위치해 있는 Amped America사가 개발 소개하고 있는 모델 AMP 2400 2채널 파워앰플리파이어시스템. 사진에서 보여 주고 있듯이 외형 디자인에서는 이렇다 할 특징을 없으나 D클래스(Class D)증폭 방식으로 음악을 물론 안방극장용으로 사용 할 수 있는 파워앰플리파이어시스템이다.
실효 출력은 채널당 400와트(8Ω)이며 4Ω에서는 800와트까지 낼 수 있게 되어 있다. 동사의 설명에 의하면 이 제품은 모두 미국에서 제조되고 있으며 4월경에 열리는 Axpona 전시회에 출품예정이다.
우선 이 시스템의 설계 특징을 알아보면  동사 특허 “AUSP™ Class D Technology” 스테레오 증폭 방식으로 DA컨버터 기능을 갖추고 있고 AVR 또는 서라운드 프로세서 기능 제품들과 연결사용이 가능하게 설계되어 있다.
(High-End Quality & High Value Stereo Amplification based on AUSP™ Class D Technology Great Companion for a High Performance 2-Channel Preamp or DACGreat add-on for Enhancing Stereo Experience from Multi-Channel AVR or Surround Processor).
특히 Core Technology는 전원부 설계에 있어 보호 고성능 전력 공급 선택 즉 Fully Protected High Efficiency Power Supply with Auto Selectable Mains (HEPS ™)를 갖추고 있다.
오디오 입력 단은 2계통의 L/R 밸런스드 XLR과 2계통 L/R 금도금 RCA 언밸런스드(RCA)
그리고 스피커시스템을 위한 출력단자느 2조의 금도금되어 있는 바인딩 포스트가 준비되어 있다.

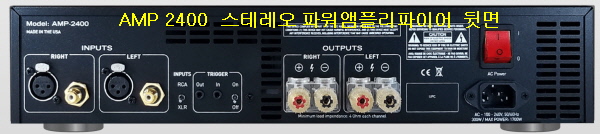

이 시스템의 뒷면을 보게되면 파워 입력 스위치에는 사용 지역에 따른 전압 변경 셀렉터가 있으며 입력 셀렉터는 밸런스드(XLR)과 언밸런스드(RCA) 그리고 싱글 엔디드 입력단자가 준비되어 있다.
시스템의 외형 새시는 Black Anodized Aluminum 재질로 되어 있고 전원부 파워코드는 AWG 14. 시스템의 컨트롤 스위치는 Stand By Front Power Switch와 Main Rear Power Switch가 있다.
Amp 2400 2채널 파워앰플리파이어 재원

설계방식: 2채널 D클래스 증폭 스테레오 파워앰플리파이어
출력: 400W+400W(8Ω)
      800W+800W(4Ω)
게인: 29dB
댐핑펙터: SE,<1kHz>1000
재생주파수대역:5Hz–70kHz(-3dB/8Ω)
THD+N: 0.003%((AES17 filter/1kHz,1W, RL=8Ω)
Intermodulation Distortion :0.0008%(CCIF SE, 18kHz & 19kHz,Po=10W,RL=8Ω
Transient Inter-modulation Distortion(TIM): 0.002%(SE,Po=10W/8Ω)
다이내믹레인지: 118dB/120dB (SE,Un-weighted/A-weighted)
출력 Idle잡음: 75uVrms/55uVrms(SE,Un-weighted/A-weighted)
입력임피던스: 100KΩ(밸런스드),50KΩ(언밸런스드)
리모트 Trigger전압: AC/DC, 4-15V
AC전원부: 120Vac, 85-138 Vac
           230Vac, 170-265 Vac
소비전원:1/8 Pink Noise(4Ω)
         (Both Channels Driven) 300W
         Max 1,700W
      3W(스텐바이시/120Vac, 6W@230Vac)
크기(WHD): 483 x 89 x 311mm
중량: 8Kg
판매가격:$4,000
연락처:917-217-4202(미국)

Credo Audio System사의 Cinema Reference 스피커시스템


스위스의 오디오시스템 제조 전문 메이커로 Rudolf Kraske에 의하여 설립되었으며 초기에는 오디오용 각종 제품들을 개발 소개했으나 최근에는 가정용 스피커시스템을 개발 여러 종류를 선보이고 있다.

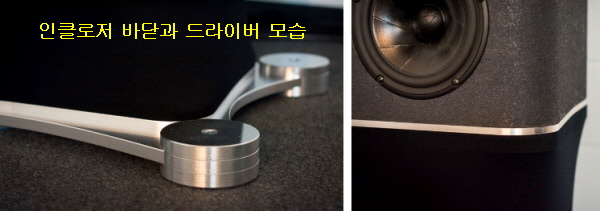

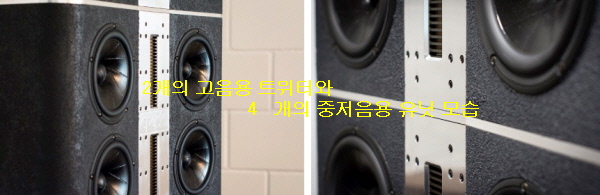

동사가 소개한 모델 Cinema Reference시스템은 사진에서 보여 주고 있듯이 멀티 드라이버  구성 시스템으로 패시브 필터드(passive filtered) 2웨이 방식이다. 사용 드라이버를 보게 되면 한 개의 모듈에 2개의 6.5" 구경의 AMT사가 만든 고음용 트위터 그리고 4개의 슬라이스 페이퍼(sliced paper)디자인의 6.5“구경 중저음용으로 구성되어 있다.
위상 반전 설계 방식으로 제품 구성은 사용 용도에 따라 이 모듈시스템을 몇 개씩 연결시켜 줄 수 있게 만든 시스템이다. 중저음용 드라이버는 35Hz에 낮은 대역까지 재생이 가능하게 되어 있으며 중저음용 드라이버는 알루미늄 재질로 만든 덴마크 ScanSpeak사 유닛.

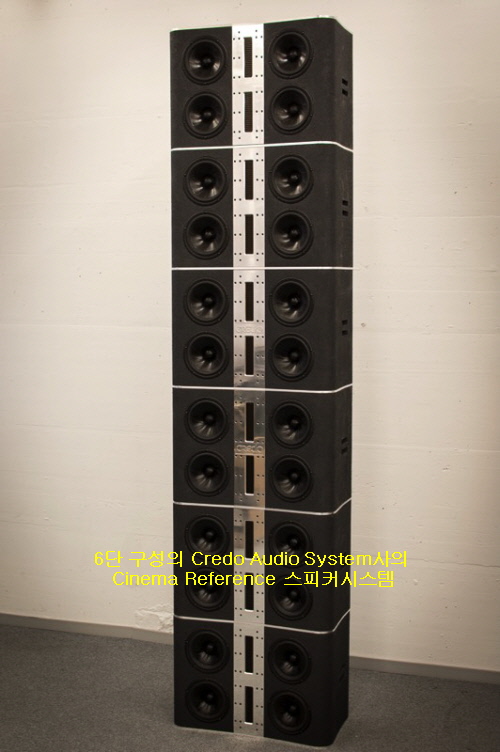

사진에서는 6개의 모듈 제품을 보여 주고 있는데 사용 용도에 따라 편리하게 구성해 줄 수 있는 시스템이다.
(The „Cinema Reference“ is a modular, passive filtered two-way design completed with active subwoofers. The mid-woofers are high-pass filtered, allowing them to perform perfectly at low distortion level down to 35 Hz. For the Subwoofer we use a 9“ ScanSpeak driver with aluminum cone in a closed cabinet. A combination of passive and DSP filters adapts the Subwoofer perfectly to the rest of the speaker. The number of subwoofers is depending on the room size and required power-handling. Later in 2016 a model with 13" ScanSpeak driver will be available.
We developed a brand-new cabinet and front baffle layout, to actually adapt the line-array technology for home-use and to stay within the tight driver layout. Ultimate rigidity of the cabinet was achieved, although we kept the box-size as small as possible! Thanks to the investment into our two CNC machining-centers, all parts are developed and made in-house.
The modular design of the speaker-system makes it possible to get the correct set-up for each room, exactly fulfilling the customers needs. Unlike to similar designs it is possible, without any problem, to use any High-End amplifiers already owned by the customer or to use additional amps that are available on the market. Our speaker- and crossover design offers very high efficiency and linear impedance response, so even lower power amplifiers will perform extremely well also at high SPL!)

Cinema Reference 모듈 디자인 스피커시스템 재원

설계방식: 2웨이 6유닛 구성 6 모듈 구성 위상반전 모듈시스템
사용유닛: 고음용 6.5“ AMT 고음용 트위터 2개(모듈당)
          중저음용 6.5“ 페이퍼 콘-스캔스피커 4개(모듈당)
크로스오버주파수: 2웨이 proprietary filter-topology(external!)
재생주파수대역: 34Hz-20kHz(+/-3dB)
                additional 2 dB SPL for 2-20kHz selectable)
출력음압레벨: 91.7dB(2.83V/1m)
임피던스: 6Ω(최저 4.1Ω(42Hz)
추천앰프출력: 70-∞W(채널당RMS)
크기(WHD): 670 x 440 x 370mm
증량: 45kg(한개당)
연락처:0041 61 361 15B 22(스위스)

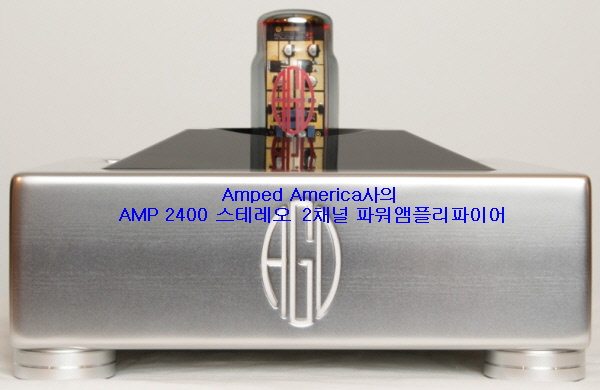

AGD Productions사의 GaNTubeTM 파워앰플리파이어

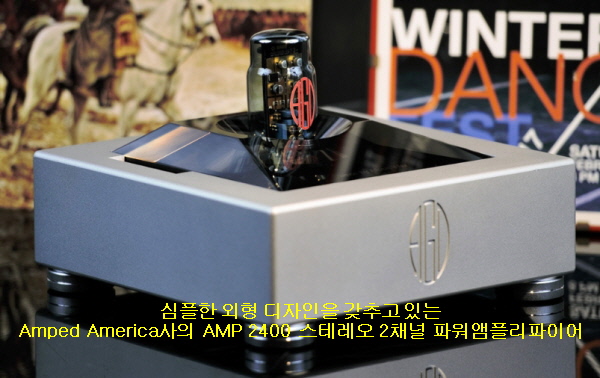

미국 CA주 Palos Verdes Estates에 위치해 있는 AGD Productions사가 개발 소개하고 있는 모델 GaNTubeTM 파워앰플리파이어시스템. 사진에서 보여 주고 있듯이 기존의 앰플리파이어와는 다른 디자인을 보여주고 있는 신제품이다.
동사의 설명에 의하면 “The Magic of the GaNTubeTM Sound”란 설명과 함께 AGD Vivace 모노부럭형은 Hi-End 파워앰플리파이어로 진공관 Gallium Nitride 파워단을 갖추고 있다.
(The AGD Vivace Monoblock, is the most advanced Hi-End Power Amplifier in the market. First to use the unique GaNTube™ technology with Gallium Nitride Power-Stage integrated in a Vacuum Tube. The Gallium nitride components are the key to the reference level performance of the AGD Vivace Monoblocks.)
중요한 특징을 살펴보면 싱글 채널 Class-D 증폭 방식의 앰플리파이어로서 진공관을 탑재해 Gallium Nitride MOS-FET 파워단을 갖추고 있다. IRS20957 콘트롤러 PWM IC를 탑재해 놓았으며 4Ω에서 200와트 이상의 출력을 넬 수 있다.
유일한 GaNTube기술을 사용한 첫 번째 시스템으로 Gallium 질화물 부분들은 AGD Vivace 모노부럭의 핵심적인 기술이라고 한다. 위상들을 바꾸는 오디오 복 제품에서 가장 높은 실행을 달성하는 것은 거의 이상 전환 파형들을 이루어야 한다.
중요하게 최대량을 제외하고 왜곡을 최소화하고 최초 입력 신호에서 조화 진동수 성분을 보존하고 전반적인 스펙트럼에 변경을 가한 어떠한 추가적인 가공품들의 덧붙임과 음악 복제품의 공간성을 피하기에 완전히 진동이 없다는 것이다.
GaNTubeTM단에 사용된 Gallium Nitride 파워는 MOS-FET회로를 기초로 하였던 것보다 훨씬 더 높은 회전율들로 능률적으로 전환하는 그것의 능력을 통하여 이 도전을 단순화한 제품이다.
(To achieve the highest-performance in audio reproduction, switching topologies must achieve nearly ideal switching waveforms, completely oscillation-free, to minimize distortion but most importantly, to preserve the harmonic content present in the original input signal and avoid the superimposition of any additional artifacts that alter the overall spectrum and the spatiality of the music reproduction. The Gallium Nitride power MOSFETS used in the GaNTubeTM power stage, simplifies this challenge through its ability to efficiently switch at much higher slew rates than any silicon based power MOSFET, with almost perfect (book-like) behavior and oscillation free switching.)

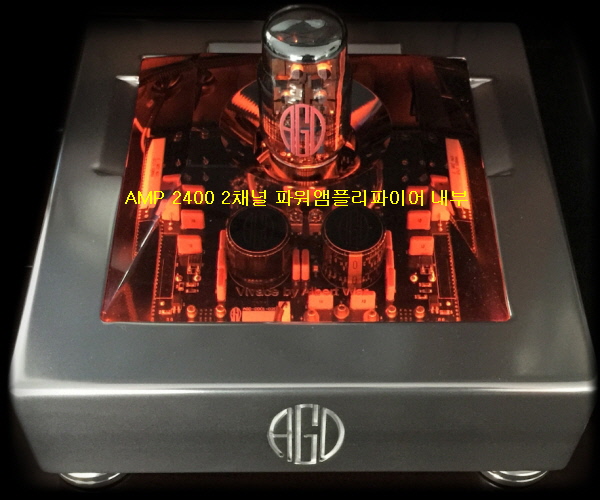

200와트 출력을 위한 48,000µF급 슈퍼 오디오급 캐퍼시티를 탑재해 설계되어 있으며 GaNTube™ 테크노라지 기술을 갖춘 시스템이다. Gallium Nitride 파워 MOS-FET 회로는 실리콘 Power MOS-FET 동등한 것으로 AGD Vivace GaN 저 잡음 설계 기법의 결합은 필요한 것이다.
특히 내부 보드 설계(아날로그 신호들을 위해 RF 품질 BNC 커넥터들)를 위한 가장 좋은 실행은 Vivace 모노부럭의 우수한 중요한 부분이다. 유례가 없는 놀라운 실제적인 방식으로 훌륭한 Hi-End Audio 증폭방식이라고 설명 하고 있다.

AGD Vivace GaNTubeTM 파워앰플리파이어시스템 재원

설계방식: Nitride 파워단 구성시스템
출력: 100W(0.01% THD+N, 20Hz÷20KHz, 4Ω)
THD+N 10W/1KHz:<0.005%
최대출력:200W(0.1% THD+N,1KHz/4Ω)
출력대역폭:5Hz÷100KHz(±3dB)
Efficiency% :> 94%
출력잡음:≤45μV((A-weighted)
PWM주파수:768KHz 이상
다이내믹레인지: 120dB
사용진공관: GaNTube관
전원부: 110-240V(user selectable)
크기(WHD): 279 x 127 x 279mm
중량: 10kg
연락처:support@agdproduction.com
