nOrh사의 수 가공 인테리어 디자인 스피커시스템
 이영동    | 2007·06·29 09:07 | HIT : 6,948
태국의 악기 롱 드럼에서 울리는 소리에
착안 수가공 스피커시스템으로 탄생한 이회사의 석세스 스토리
nOrh사의
수 가공 인테리어 디자인 스피커시스템

여기 소개된 특수 디자인 방식의 nOrh사의 수 가공 스피커시스템은 현재 태국에서 생산되고 있는 제품들로 설계자이자 사장인 Michael C. Barnes가 직접 개발 판매하고 있는 제품이다.

그가 처음 태국에서 관심을 갖고 지켜본 제품 중 태국인 들이 어릴 적부터 놀이용으로 사용하고 있는 작은 소형 북을 보고서 얻어낸 아이디어 상품이다. 그는 이것을 소리를 낼 수 있는 스피커시스템으로 개발해 보기 위한 실험을 시작했다.

지난 20년간 그는 오디오시스템에 관해서는 거의 광신자적 이었다고 한다. 그가 군대에 근무하고 있을 때 주변 사람들을 그를 가르쳐 하이파이 상사 (Sergeant HiFi)라고 부를 정도였으니 말이다.
1995년 태국에 와서 그는 컴퓨터 관련 부분에 종사하고 있었다. 그가 nOrh 스피커 제조 회사에 투자한 것은 돈을 벌자고 한데서는 아니다. 당시 아시아 경제는 매우 어려웠으며 이중 태국도 그중 하나였다.
당시 많은 사람들이 직장이 잃었으며 그러나 그가 갖고 있었던 미화는 갑자기 가치를 더해 투자를 하게 된 것이 동기었다. 그의 첫 번째 구상은 미국에 스피커시스템 인클로저를 판매하는 것이었다.

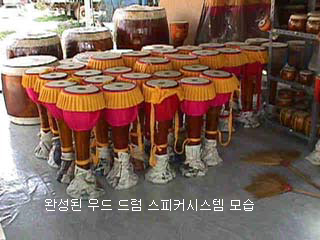

태국의 전통적인 소형 북 디자인 제품


몇몇 회사와 접촉이 시작되었으며 여기서 얻은 답안은 아름다운 캐비닛 디자인이라는 것이다. 당시 태국 어린이들이 어릴 적부터 놀이기구로 사용하고 있는 작은 드럼북 이었다. “Thai long drum”은 대형 공연장에서 박진감 있는 소리를 매우 깨끗하게 들러 주었다.

그는 즉시 이 드럼에서 얻어진 아이디어를 스피커시스템으로 접목시켜 주기 위한 연구에 들어갔고 당시 알고 지내던 분의 자녀가 이 방면에 엔지니어로서 학교를 졸업하고 직장을 구하지 못하고 있다는 말을 들었다.

그는 즉시 그와 함께 자신 생각하고 있는 아이디어를 성공시킬 수 있는가를 정검 하기 시작했다. 그러기를 약 6개월... 가장 이상적인 스피커시스템 설계에 관한 본격적인 연구에 들어갔다.

당시만 해도 스피커시스템에서 크로스 오버를 어떻게 설계해야 할지를 자세하게 알지 못했다. 그는 다만 인클로저의 크기라든가 포트 튜닝에 관해서만 신경을 썼을 정도 얻다. 그뿐만 아니라 당시에는 이렇다 할 시스템 측정이나 정검 장비도 없었다.

오직 아마추어적인 정도에서 시스템을 제작해 보려는 노력과 의욕만이 있었을 뿐이다. 그러면서도 가장 경제적이면서 쉬운 방법으로 중고 제품을 구입해 이를 해체시켜 저음용과 고음용 트위터 그리고 네트워크 등을 드럼 인클로저에 장착시켜 소리를 들어보는 방법이었다. 그런데 여기서 예상외로 향상된 소리가 된다는 사실을 알게 된 것이다. 즉 같은 종류의 제품을 가지고 비교 시청해 보는데서 재생 음의 차이가 있음을 알게 되었다.

여러 가지 방법을 동원 시도해 보았으며 드디어 현지 태국인 들을 고용 시스템을 제작하기로 결정했다. 즉 오디오시스템의 스피커시스템으로 접목시켜 보기 위한 여러 방식을 철저하게 연구 실험에 실험을 거쳐 이외로 좋은 결과를 갖게 되었다.

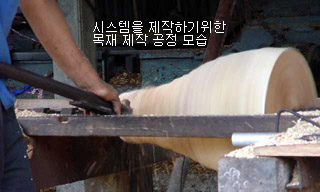

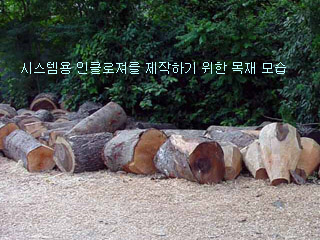

그는 확신하지는 안 했으나 오랜 경험을 바탕으로 자신의 아이디어를 성공시켜 보자는 의도로 부단한 노력의 결과였지 않나 한다. 특히 인클로저 재질로는 태국 전통의 티크 우드인 나무와 마불 등을 사용하기로 했고 더욱 세련미를 갖춰주기 위해 여러 가지 색상을 가미시켜 거실의 인테리어로서도 한몫을 할 수 있게 디자인했다.

여하 간에 많은 시간이 걸렀으나 이런 결과로 음질 개량은 상당한 진전이 있었다. 이러기를 2년, 이 시스템의 성공적인 결실을 보기 위한 많은 시간과 노력이 결코 헛되지 않았음을 알게 된다.
이중하나가 그 동안 소극적인 방식에서 이제는 자신들이 해야 할 역할을 정학하게 판단하게 되었고 그 결과 첫 번째로 새로운 창조를 위한 아이디어는 누구나 쉽게 자신들의 제품을 베스트 사운드 시스템으로 사용 할 수 있게 한 앰프 설계 얻다.

동사의 오리지널 디자인이라고 할 수 있는 2웨이 방식 스피커시스템 설계는 보다 고음질로 승부를 해야 한다는 생각을 갖게 되었고 특히 기존 제품과의 차별화 된 것을 내놓지 않고서는 안 된다는 생각에서 시작했다.

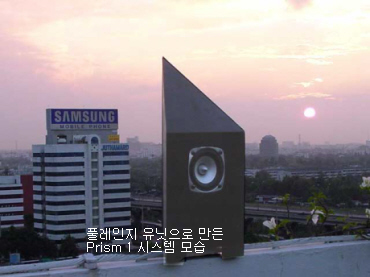

한 개의 유닛을 사용해 만든 풀 레인지형 제품을 생각하지 않았으나 소비자들의 반응이 불러 모으지 못했다. 물론 동사가 베스트 제품으로 개발 소개한 모델 nOrh 3.0. 제외하고는 결국은 액티브 설계 방식의 스피커시스템이 이 제품에 적격임을 알게 된다.

그뿐만 아니라 여러 개 유닛을 사용할 때 반드시 크로스오버를 이상적으로 설계해야 하는데 이때 왜율과 스피커시스템의 다이내믹스와 파워 감을 헤칠 수가 있다. 그래서 패시브 크로스오버 방식을 취해 대부분 설계하고 있다.
그는 가장 이상적인 액티브 크로스오버 방식을 생각하면서 Vifa사의 태국 현지 법인 사장인 이작센의 도움을 많이 받은 것으로 알려 지고 있다. 그러면서도 한편으로는 풀 레인지 방식을 포기하지 않고 더욱 진전된 제품을 만들어 보기 위한 노력은 꾸준하게 이여 졌다.
특히 동사는 최근에 증가 추세를 보이고 있는 AV 영상용 스피커시스템에 자사의 제품을 접목시켜 주기 위한 작업에 착수 영상과 음향에 이상적인 조화를 갖게 한 설계 방식의 제품들을 내놓은바 있다.

최초의 시제품에서 관심을 끌게 된다

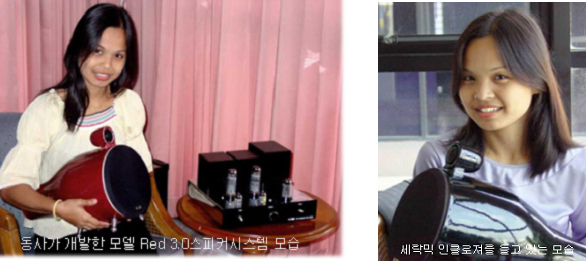

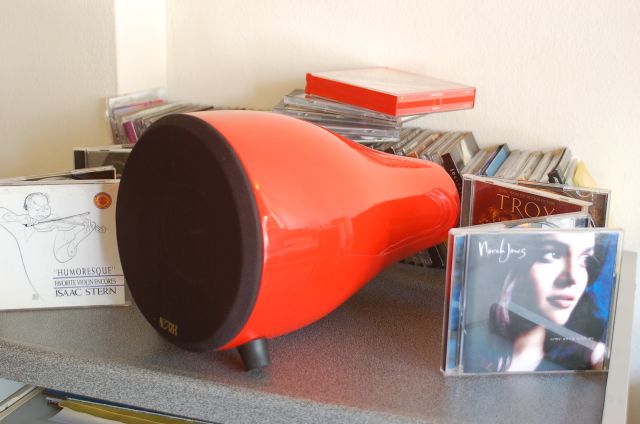

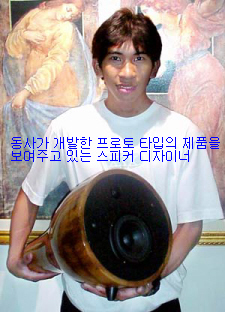

동사는 1997년 처음 시제품을 개발 소개했다. 모델 3.0과 4.0s 그리고 5.1s이었는데 이 시스템들은 나무 재질을 사용해 만든 역 돔형 혼 디자인 방식이었다. 초기에는 소비자들로부터 별다른 반응을 얻지 못했다.

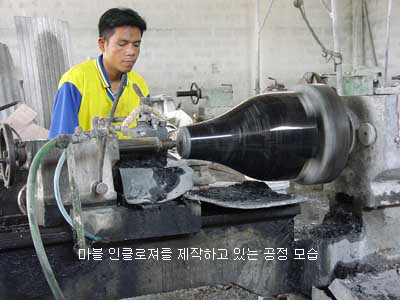

우선 저음 대역이 부족하다는 지적을 받게 되었고 특히 중량감이 있는 큰 제품에서는 인클로저 재질이 문제가 되었다. 결국은 이를 대비해 고안한 것이 제조 원가가 많이 들어가는 마블 재질이었다.

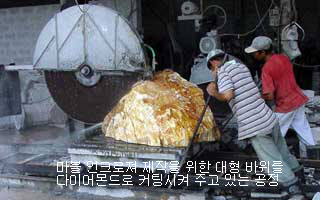

한 개의 스피커시스템을 제작하는데 무려 800 파운드 중량의 마블이 들어가게 되는데 이중 약 25%가 다듬어 주는 공정 과정에서 손실될 정도로 오랜 시간이 걸린다. 재질과 음질을 개선시켜 주기 위해서는 필수적인 요건이 바로 고음질용 유닛 선정과 인클로저 설계 등에 있음을 알게 된다. 이런 연구가 계속 되면서 수준 급 제품을 만들어 내는데 성공 전 세계 시장에 소개 본격적인 생산과 더불어 판매가 시작되었다.

이후 더욱 음질을 개선시켜 주기 위한 방법으로 덴마크 스칸스피커와 비파사의 유닛을 사용해 설계된 모델 5.0을 비롯해 6.0 그리고 6.5 등이 고음질용으로 인기가 상승하면서 용기를 읽지 않았다.
초기 제품은 한 달에 10조 정도가 상가를 통해 판매되었는데 대개는 음질보다는 아름다우면서도 특이한 외형 디자인에 흥미를 갖고 있는 분들이 거실의 인테리어용 정도로 구입하고 있었다.

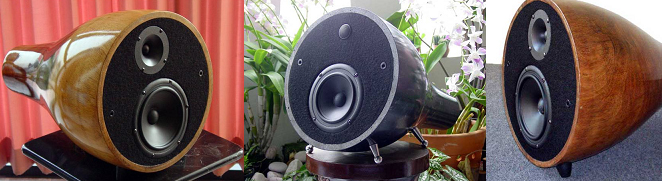

사진에서 볼 수 있듯이 동사가 개발 소개하고 있는 제품은 거의 가 심플하면서도 독특한 외형 디자인을 보여주고 있는데 특히 시스템에 구성시켜 준 유닛을 보면 덴마크의 하이엔드 급 유닛 제조 회사 제품인 Vifa사와 Scan-Speaker사 제품 등을 사용하고 있다.
이로서 보다 고음질용으로 설계해 소개하고 있다고 하는데  현재 월 35만개를 생산하고 있으며 이중 1,200조를 판매하고 있다고 한다.
최근에는 새로운 모델로 SM 6.9와 SM 6.1을 소개하기 시작했는데 이 시스템은 인조 마블 재질을 사용한 인클로저로 매우 독특한 외형 디자인과 고음질을 갖춰 설계된 제품이다. 재생음질은 파워가 있으며 어느 제품 못지않게 인테리어면 에서도 성공적인 디자인으로 각광을 받고 있다고 한다.

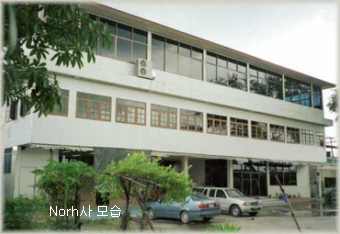

동사는 현재 모델 6.0과 6.5 제품은 더 이상 생산을 하지 않는다고 하면서 사세를 확장 방콕 근교인 Don Muang 비행장 근처 Northgate Villa에 위치해 있다. 동사가 개발 소개하고 있는 제품의 면모를 간단하게 소개해 보자.

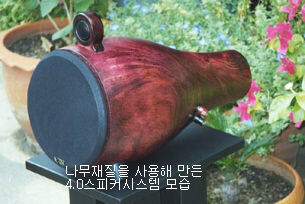

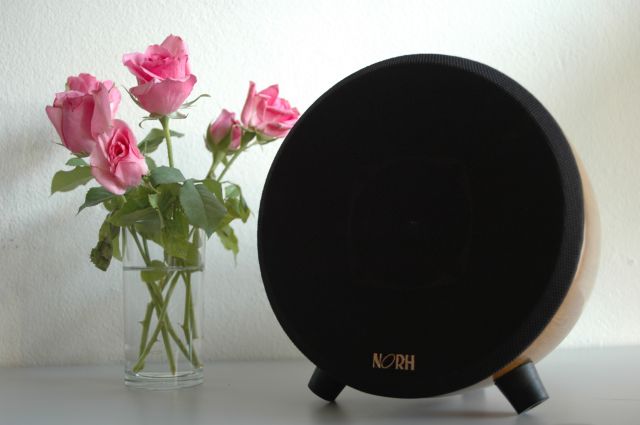

nOrh 4.0
.

판매하고 있는 시스템 중 가장 성공적이면서 인기 모델로 자체 평가를 받고 있는 2웨이 2유닛 구성 방식 시스템. 일반적으로 소형 시스템의 음질은 거의 가 압축 된 듯하다 사운드로 다이내믹하지 못하다는 단점을 갖고 있는데 이 제품에서는 단연 재생음질이 특징이다.
특히 이 제품을 시청해본 오디오파일 들 대부분이 서브우퍼가 필요하지 않을 정도로 전 주파수 대역을 커버 시켜 줄 수 있다는 점에서 좋은 반응을 얻고 있는 시스템이다. 저음 대역은 100Hz을 무난하게 재생 시켜 줄 수 있게 한 것이다.

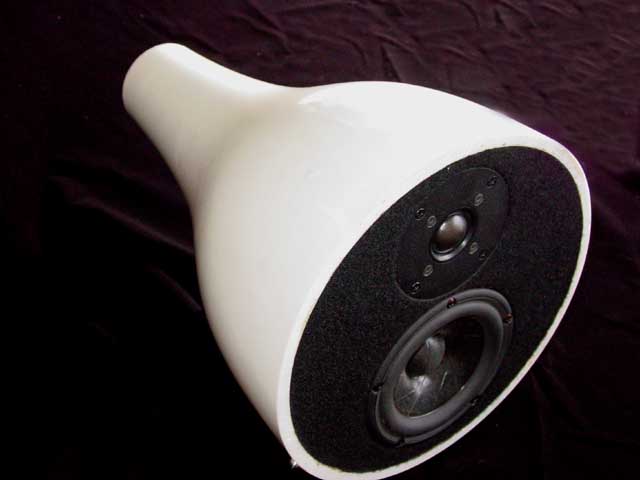

동 제품의 컬러는 마이클의 딸이 직접 선택해 아름다움을 갖게 했다고 설명하면서 외형 디자인에서 매우 성공적인 제품이었음을 자랑하고 있는 시스템이다. 최근에는 이 모델은 새로운 세라믹 재질을 사용 더욱 세련된 여러 색상으로 개발 판매되고 있다.

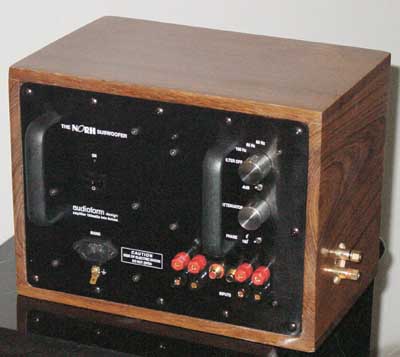

nOrh Subwoofer MK II
>

특별하게 별도로 개발 소개하고 있는 초 저음 대역용 서브우퍼시스템. 유닛 구성은 덴마크 Vifa사의 8“ 저음용 유닛인 PL22WR09-08을 사용해 설계되어 있으며 그리고 자체 개발한 파워 앰프를 내장시켜 놓은 액티브 설계 방식.
1“ 두께의 MDF를 사용해 주고 있으며 150와트 파워 앰프 SGS-Thomson TDA 7294를 내장 26Hz(-3dB)까지를 재생 시켜 줄 수 있게 했음. 아노지드 알루미늄 프레트와 티크 우드 재질 사용 그리고 3개의 액티브 방식의 크로스오버 60, 80, 100Hz 탑재형.
동사의 모델 6.0, 6.5 또는 7.0에 이상적으로 매 칭시켜 사용 할 수 가 있게 되어 있으며 또한 하이엔드 앰프와도 이상적인 매칭이 가능하게 되어 있다고 설명하고 있음. 이 제품은 액티브와 패시브 2가지 방식으로 설계되어 있다고 하는데 동사는 액티브 설계 방식을 적극적으로 권장하고 있음.

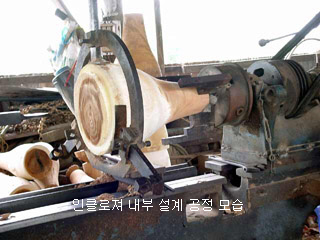

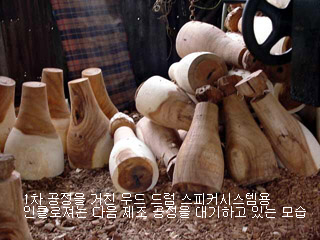

8“ 저음용 유닛을 가지고 초 저음용을 설계하는 것은 10”나 12“ 대형 보다 빠른 동작과 컨트롤 등이 가능하기 때문이다. 그래서 2개의 저음용 우퍼를 대칭 방식으로 설계 보다 탁월한 초 저음용 재생이 가능하게 된다. 모두 수 가공 방식을 취하고 있어 하나 제작 기일은 3주 가량 소용된다. 인클로저 재질로는 자연 티크 목재를 사용 제작되고 있다.

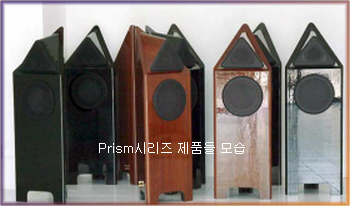

Prism 시리즈로는 전부 6종류
>

현재 동사가 개발한 Prism 시리즈로는 전부 6종류가 있다. 즉 3.0시스템을 위시해 4.1, 5.2, 6.1, 6.6 그리고 6.9 등이다. 이중 3.0은 가장 저 가격대의 모델로 4.1은 완전 방자형 AV시스템 센터 채널용으로 만든 제품이다.
모델 5.2는 수준 급 설계 제품으로 동사가 AV시스템으로 소개한바 있는 5.1의 Wood-drum을 하이파이용으로 다시 만든 것이다. 또한 모델 6.1은 보다 능률적으로 고음질용으로 그리고 모델 6.6은 2개의 저음 대역을 강조해 설계 형이다.  6.9제품은 기존의 6.5를 업그레이드 시켜 놓은 신상품이다.

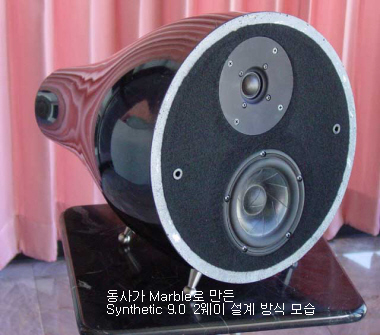

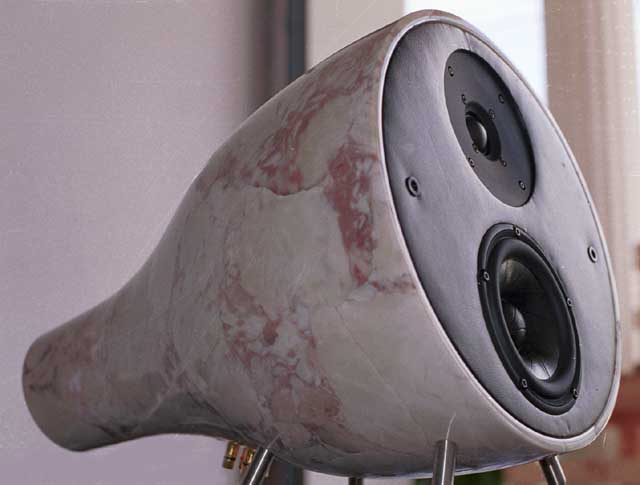

nOrh 9.0, Prism line
>

Prism 시리즈의 인클로저 설계를 보게 되면 재질로는 티크를 비롯해 마불, 세락믹 등으로 제작되어 판매되고 있는데 이 중 열대지방의 3/4“ 구경 MDF에 3mm 정도 티크 목을 사용 제작된 것으로 로즈 무늬목과 웰낫 또는 부렉 무늬목 등을 사용해 설계되고 있다.
시스템의 내부를 살펴보면 몇 겹의 폴리우레탄으로 도표 시켜 놓고 있다. 이 시리즈는 전부 위상 반전형 디자인으로 인클로저 밑쪽에 위상 반전 닫트가 설계되어 있다. 그러나 고음용 트위터는 청취자 쪽을 향해 부착시켜 놓고 있다.
시스템 설계에서 내선은 은선/동 재질을 믹스한 와이어를 사용해 주고 있고 크로스오버는 전부 에어 코어를 재질로 600와트 이상의 정격 부하인 고성능 폴리프로필렌 재질의 콘덴서를 사용하고 있는 점도 특징.
특히 AV시스템용에서도 탁월한 성능을 기대해도 좋다는 설명인데 매우 융통성이 돋보이는 시스템으로 아날로그 설계 방식의 진공관 방식의 앰프와도 이상적인 매칭이 가능하게 실험해 제작되었다고 한다. 보다 깊이 있는 저음 대역이 일품이며 보다 향상된 고음질 재생이 이 스피커시스템의 음질 재생.

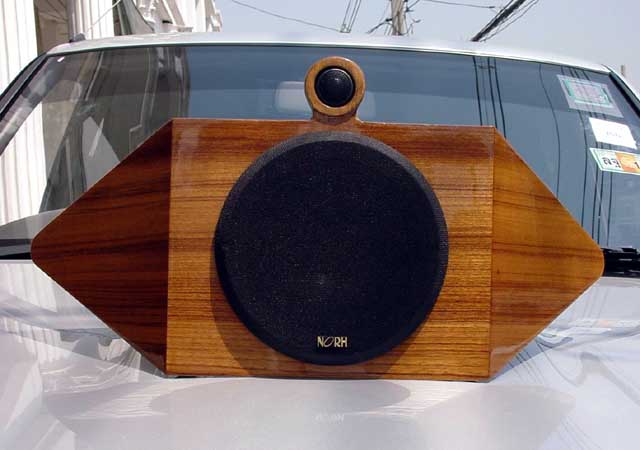

Prism 4.1

The Prism 4.1 시리즈는 홈 시어다 구성에서 리어나 센터용으로 쓸 수가 있으며 프런트 좌우용으로도 사용 할 수 가 있음

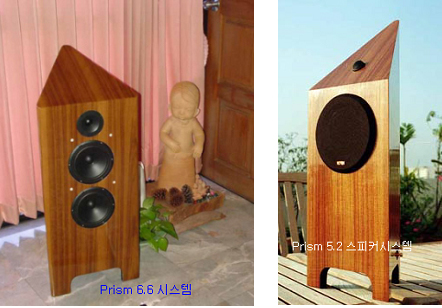

Prism 5.2


고성능 설계 방식 모델로 동사의 모델 nOrh 5.1과 함께  AV시스템에 이상적인 컴비네이션 시스템. 구성은 덴마크 Vifa사의 5½" 구경 중저용 우퍼와 고음용 트위터를 사용 설계되어 있음. 참고로 이 제품의 현지 판매가격은 미화 500불.

Prism 6.1

보다 감동적인 음질을 듣게 해준 설계가 특징인 모델. 시스템 구성은 덴마크 Vifa사의 6½" 구경과 1“ 구경 실크 돔형 고음용 트위터를 사용 설계되어 있음. 이 제품의 현지 판매가격은 미화 795불.

Prism 6.5


시스템 구성은 2웨이 2유닛 구성 방식으로 6.5“ M18WO-09-08과 고음용 XT25TG30-04 트위터를 사용 설계되어 있음. 이 제품의 현지 판매가격은 미화 1,195불.

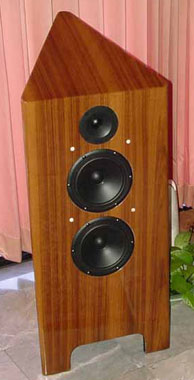

Prism 6.6


시스템 구성은 덴마크 Vifa사의 6½" 구경의 2개의 중저음용과 고음용 트위터를 사용 설계되어 있음. 이 모델의 임피던스는 4Ω. 이 제품의 현지 판매가격은 미화 900불.

Prism 6.9


동사가 내놓아 좋은 반응을 모았던 모델 nOrh 6.5의 상급 기종. 시스템 구성은 2웨이 2유닛 구성 방식으로 nOrh사의 6.5“ M18WO-09-08과 XT25TG30-04 비파사 고음용 트위터를 사용 설계되어 있음. 이 제품의 현지 판매가격은 미화1,195불.

The nOrh 7.0


마블 재질의 인클로저를 사용 설계된 2웨이 2유닛 구성 방식 모델로 덴마크 Scan-Speak사의 중저음용 18W/8545-00과 고음용 D2905/970000 등을 사용 고음질용으로  제작된 수준 급 음질 제품.  이 제품의 현지 판매가격은 미화 2,000불이며 앰플리파이어를 포함해서는4,000불이다.
