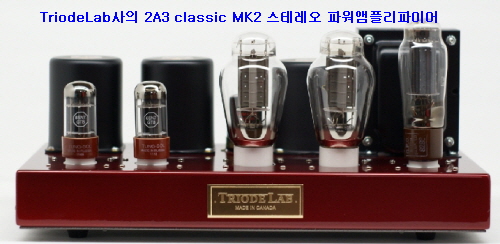

캐나다 Toronto에 위치해 있으면서 2000년 초기부터 첫 번째 제품으로 개발한 2A3 SET 앰플리파이어를 시작으로 12년에 이르기까지 동사의 간판 제품은 2002년도에 내놓은 300B 진공관을 사용 개발한 제품 이였다.
그러나 초기에 개발한 2A3시스템에 관심을 돌리면서 2A3진공관에 대한 열정을 불태워 원래 설계 다시 시작 triode 튜브와 같은 오디오 재생을 위한 2A3 SET 새로운 MK2를 소개하게 된 것이다.
뛰어난 사운드 재생 10년간의 노하우를 살려 오디오파일용 모델 2A3 SET MK1에 이여 MK2를 내놓은 것이다. 동사는 이 제품을 위해 거의 모든 방법과 부품을 다시 설계, 새로운 시대에 디자인을 탄생 시킨 것이다.
모델 2A3 Classic시스템은 동사가 12년 만에 내놓은 2번째 작품으로 캐나다에서 만든 2012년도 신제품. 싱글 엔디드 3극(Single Ended Triode) 스테레오 파워앰플리파이어시스템. 설계 특징은 클래스 A급 증폭 방식으로 자동 바이어즈 기능의 3.5와트 출력을 낼 수 있게 설계되어 있는 시스템.

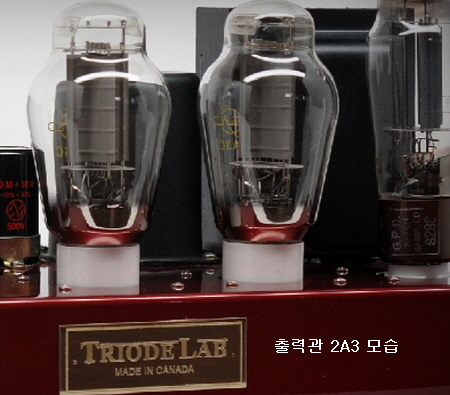

사용 진공관은 출력관 2A3 한조를 비롯해 6SN7관 2개 그리고 정류관 1개를 탑재해 놓고 있다. 정류관은 GZ30을 위시해 GZ34, 5Z4, 5AR4 등을 추천하고 있다. 동사가 개발한 "Uni-Fy Rectify Stage" 구성 방식으로 특히 섀시 재질에서 항공기 등급 알루미늄(aircraft grade aluminum chassis) 재질을 사용하여 수 가공 방식으로 제작 되었으며 두께는 0.080”타입의 고성능 재질.
(aircraft grade aluminum chassis, to now, a custom hand welded thick gauge 0.080” type high quality North American aluminum chassis, which is far stronger than the Mk1, with the ability of withstand 200 lbs+ of transformers and weight.

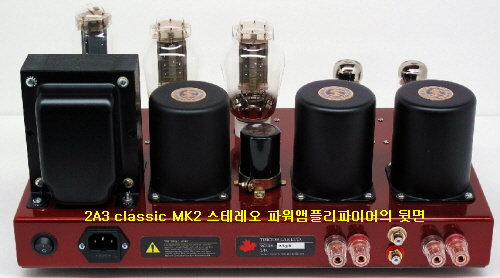

이 시스템을 위한 사용 부품 하이라이트는 출력트랜스포머는 일본의 Tomiko Kyushu사의 3배 오버 사이즈를 사용하고 있고 파워트랜스포머는 캐나다 Hammond사의 캐나다 시리즈 300(120v-240v용)이며 2A3관을 위해 특별하게 주문 제작한 것이다.
또한 Hammond사의 캐나다 시리즈 200 오버사이즈형인 5H/200MA 초크를 그리고Mundorf사의 커플링 콘덴서 등을 사용해 제작되어 있다.
시스템의 페인트 마무리는 레드 메탈 릭으로 전문 분말 코팅 회사에 의해 마감 처리되어 있다. 중후한 외형 디자인에서 알 수 있듯이 질감의 소출력 앰플리파이어의 음질을 들을 수 있다.
설계방식: 싱글 엔디드 3극 스테레오 파워앰플리파이어
Class A 자동 바이어즈
실효출력: 3.5W+3.5W
재생주파수대역:20-20,000Hz(+0-0.2db/1와트)
험&노이즈(A-Weight): 80db
THD: 1%이하(THD+N)
사용진공관: 2A3S 4W(4.3와트(2% THX)
입력감도/임피던스: 메인입력 500mv/100kΩ
사용진공관: 2A3(한조), 6SN7 2개, 정류관 1개(사진은 Mullard GZ37)
스피커출력터미널: 4/8Ω(16Ω옵션)
소비전력: 85W
크기(WHD) :20” x 20” x 12” (포장포함)
중량:35 lb(포장포함)
연락처: http://www.triodelab.com/

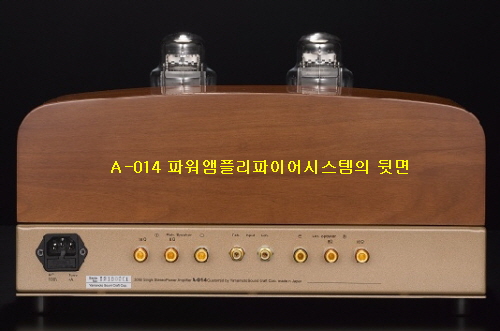

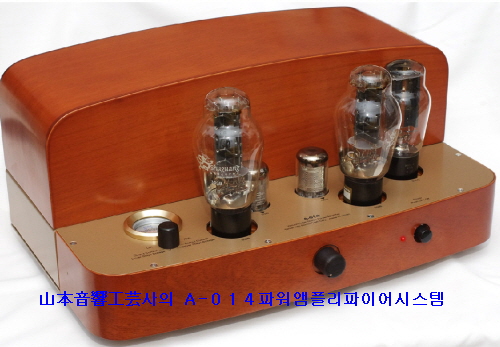

특수한 제품들을 주로 개발 소개하고 있는 일본 Yamamoto Sound사가 2012년도 뉴 모델로 개발한 300B관을 탑재해 만든 A-014 파워앰플리파이어시스템. 심플한 외형 디자인을 갖춘 앰플리파이어로 동사 특유의 붉은 컬러가 돋보이는 시스템이다.

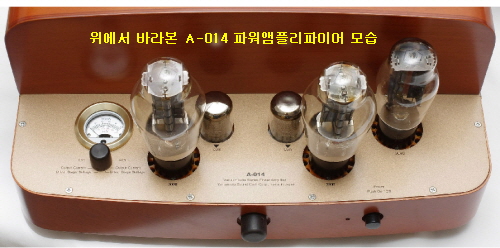

설계 특징을 보게 되면 입력 볼륨이 부착되어 있는 300B 싱글 스테레오 앰플리파이어로 모델 A-014" 완제품으로 시스템의 후면 부를 보게 되면 스피커 출력 단자는 8Ω외에 빈티지 ALTEC 604E 등의 스피커에 순응 할 수 있도록 16Ω가 준비 되어있다
이 스테레오 앰플리파이어는 300B의 음질을 간편하게 즐길 위해 개발 된 입력 볼륨이 있는
제품으로 1대의 인티그레이티드형 앰플리파이어로도 기능 할 수 있는 제품이다. 기본적으로 300B의 출력관은 별매로 되어 있다.
사용자가 자신의 마음에 드는 300B를 선택할 수 있게 되어있으며 러시아 JJ사 및 Emission Lab사의 300BXLS 등이 준비되어있다. 드라이버에는 독일 지멘스사의 5극관 C3M을 채용하고 벚꽃 나무를 사용한 아름다운 디자인도 인상적이다.
300B 부귀환 방식(無帰還方式)의 싱글 앰플리파이어시스템으로 입력 볼륨을 갖추고 있으므로 CD플레이어 등을 접속하면, 그대로 훌륭한 사운드로 스피커를 울릴 수 있다. 그 기본 회로는 전압 증폭부에 5극관을 사용한 CR결합의 자기 바이어스 방식을 채용하고 있다.
증폭부에는 네거티브 회로를 사용하지 않고 부귀환 방식으로 기본 특성의 장점을 살려 자연스러운 음장을 얻고 있다. 즉 기본 성능을 떨어뜨리지 않고 최대한 비용을 줄일 수 있도록 고안하고, 저렴한 가격에 뛰어난 사운드를 실현한 점이 특징.
신뢰성의 고성능 출력 트랜스를 채용 테플론 절연지와의 병용으로 왜곡 감이 적은 뛰어난 소리를 실현하고 있으며 전원 트랜스, 출력 트랜스, 초크 코일 등은 모두 레귤레이션으로 탁월한 하이비 타입의 컷 코어 트랜스와 아르코어 트랜스를 채용하고 있다.
출력 트랜스는 0.1mm 두께의 하이비컷 코어를 사용한 테플론 절연 출력 트랜스를 채용하고 있다. 또한 출력 트랜스에는 8Ω 단자 이외에 16Ω 단자도 마련 빈티지 스피커시스템인 미국 Altec사의 604E 등 16Ω 스피커에 딱 맞도록 개량되고 있다.
출력 트랜스는 음질에 크게 영향을 주는 부분이다. 동사가 자랑하는 상급 기종인 모델 A-09S에 뒤지지 않는 구성으로 되어 있으며 전원 트랜스는 고전압 회로와 300B의 히터 코일을 다른 트랜스와 하여 그 간섭을 방지하도록 고안했다.
출력관은 자유롭게 선택할 수 있도록 출력관 별매를 표준으로 하고 있어 JJ사나 Emission Lab사를 선정 수 있도록 했다. 즉 A-014시스템의 판매 사양에는 출력관 별매의 타입과 JJ 사의 300B를 결합, 독일 Emission Lab사의 300BXLS 진공관을 결합한 제품을 준비했다.
출력관 300B는 각 소리의 차이가 크고 사용자의 취향에 따라 선택해 줄 수 있게 한 것이다.
다만 A-014 기본형은 300B를 사용할 경우 조정 등은 전혀 필요하지 않다. 햄 균형 등의 조정도 필요하지 않다. 다시 말해 조정하지 않고 최고의 사운드를 얻을 수 있다.
300B 진공관의 히터 점화 회로에 쇼트 키 다이오드에 의한 양파형 정류DC 점화 회로(両波整流方式)를 채용 300B의 능력을 극대화하고 있다.
출력관 부분에는 낮은 임피던스의 쇼트 키 다이오드의 DC 점화 회로를 채용하고 있다. 트랜스의 전류 용량을 충분히 가지고 2A 정도까지 큰 히터 전류에도 대응 할 수 있기 때문에 거의 모든 300B 타입의 진공관을 대체하여 사용할 수 있다.
300B 진공관의 히터 전압을 공급하는 부분에는 양파 정류 방식을 채용했습니다. 양파 정류는 레귤레이션이 우수하기 때문에 300B의 음질에도 유리하다. 정류기에는 대전류에 대응 한 미국 IXIS사의 고성능 쇼트 키 다이오드를 채용, 한층 더 그 평활 콘덴서에는 굳이 용량이 작은 것을 선정하여 제품을 선택, 스피드 감이 뛰어난 사운드를 얻고 있다.
일반적으로 사용하는 햄 밸런스도 생략하고 회로의 단순화에 의한 신선도 방향으로 설계되었으며 히터 회로의 밸런스 조정 저항은 통상의 1/5 정도의 작은 값을 채용 음극 전류 귀환을 최소화하고 있다.
드라이버 관에 빈티지 고성능 독일제 5극관 C3m을 채용해 수명이 오래 가도록 했고 잡음 고음질의 전압 증폭 단을 구성했다. 이 진공관은 일반적으로 잘 알려져 있지 않지만, 독일 전화선에 설계된 비교적 후기에 개발 된 고성능 신뢰성의 진공관이다.
개발 연대는 1962년에 진공관으로 가장 후반에 따라서 각종 전기 특성이 뛰어나 음질이 매우 아름다운 것이 특징. 이 진공관은 독일의 업무용으로 설계된 기본 설계 수명이 10,000 시간 이상으로 되어 있다.
보통 사용에서는 장기 수명을 위한 진공관의 교환 기간이 매우 길어지는 것도 큰 장점이다.
모델 A-014시스템은 이 진공관을 스크린 그리드 전압을 안정화하여 뛰어난 안정성과 낮은 왜곡을 획득하고 있다.
또한 드라이버 회로를 출력 회로와 분리 전용 정류 회로를 설치하여 정전압 화함으로써 고음질 드라이버 단을 구성했다.
설계방식: 입력볼륨 부착된 300B 싱글 스테레오 파워앰프
최대출력: 8W+8W
재생주파수대역:15Hz～22kHz(-3dB)
잔루잡음:0.8mV
입력임피던스:100kΩ
사용진공관: 300B 2개, C3m 2개, 5U4G 1개,
크기(WHD): 500 x 208 x 294mm
중량:16.2㎏,
판매가격: ￥380,000(기본)
￥430,000(JJ사300B）
￥450,000(Emission Lab사 300BXL）
연락처: 81-794-62-5655

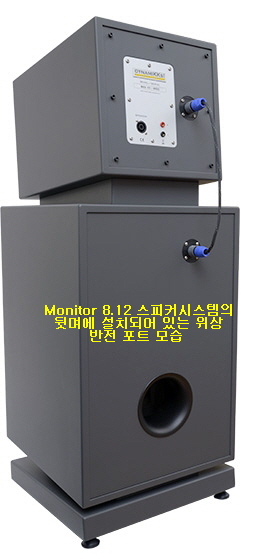

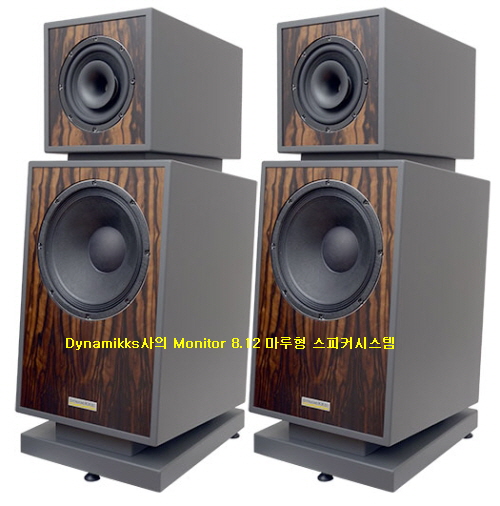

독일 Birkenau에 위치해 있는 DynamiKKs사가 개발 소개하고 있는 패시브 설계의 3웨이 3유닛 구성 위상 반전 마루형. 시스템에 사용한 유닛은 중고음용에 듀얼 콘센트릭 디자인의 8“ 구경 동축형을 사용했다.

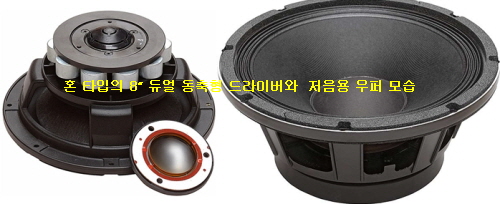

또한 저음용에는 12“ 구경의 드라이버를 탑재해 놓고 있는데 시스템의 인클로저는 2개로 완전 분리시켜 놓았다. 또한 저음용 인클로저 하단에는 특수하게 만든 든든한 받침대가 부착되어 있다.
동사는 이 모델의 상위 버전인 모델 Monitor 10.15시스템을 소개해 오디오 파일들의 관심을 끌게 한바 있어 이 제품은 더욱 흥미를 갖게 하고 있다고 본다. 시스템의 설계를 보게 되면 혼 타입의 8“ 듀얼 동축형 드라이버는 Beyma사 유닛으로 1.800Hz까지 대역을 커버시켜 줄 수 있게 되어 있다.
또한 저음용 우퍼는 저음 대역에서 150Hz까지 커버시켜 주게 되어 있어 중고음용과의 완만한 곡선을 이루게 설계되어 있다. 특히 이 시스템의 출력 음압 레벨을 보게 되면 93dB로 매우 높게 설정되어 있다.
실제적으로 출력 음압 레벨은 프리앰플리파이어의 볼륨 설정에 즉시 반영한다고 본다. 다시 말해 볼륨을 9시 방향에서 그 느낌이 바로 오게 되는데 그만큼 민감하게 느끼므로 앰플리파이어와의 관계가 중요하다고 본다.
임펄스 응답과 낮은 저음 대역에서 이질감 없는 음질 등 최근에 제작된 시스템으로는 오디오파이들에게 어필 될 수 있는 심플한 설계 방식의 스피커시스템이다. 뒷면의 연결 콘넥터는 Neutrik사의 4mm 바나나 잭을 사용하고 있다.
설계방식: 패시브 설계의 3웨이 3유닛 구성 위상 반전 마루형
사용유닛: 8“ 동축형, 12구경 저음용 우퍼
재생주파수대역: 34Hz-22KHz
출력음압레벨: 93dB(1W/1m)
임피던스: 6Ω
크기(WHD): 400 x 1045 x 500mm
중량: 55kg(한개당)
판매가격: €9.900(한조)
연락처: 06201–3 22 97

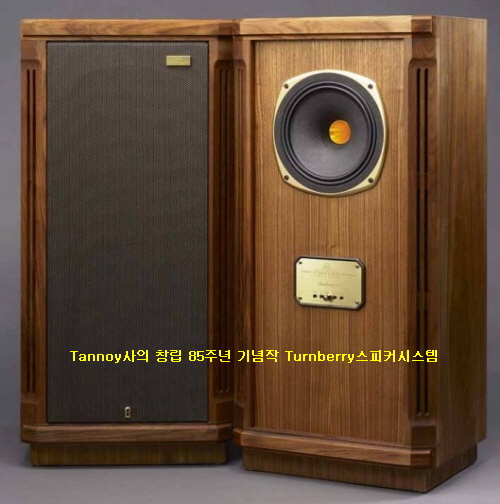

영국 하이엔드 스피커시스템 제조 메이커로 오랜 역사와 함께하고 있는 브리티시 사운드의 원조. 동사가 창립 85주년을 맞이해 소개하고 있는 Turnberry／85LE시스템. 이 제품은 전 세계에 85세트 한정판으로 판매 한다고 밝혔다.
이 특별 기념 모델은 1926년에서 2011년까지 동사가 설립85년을 축하하는 의미를 갖고 있다. 동사 전통의 듀얼 콘센트릭 설계 방식의 10“ 구경 동축형 유닛을 탑재시켜 만든 마루 형이다.
이 유닛은 상위 모델에만 사용 일반적인 알니코의 3배의 자기 에너지를 지녔다는 Alco MAXIII 자기 회로를 갖추어 뛰어난 동력과 고해상도를 갖춘 드라이버. 중량감의 저음 대역을 재생시켜 주고 있으며 100리터 인클로저 내에 탑재시켜 제작되어 있다.
(Featuring Tannoy's 10-inch Dual Concentric ALCOMAX-III unit with Alnico magnet, the driver is housed within a 100 liter enclosure to reproduce music with heavy bass.)
내장시켜 놓은 고음용 트위터는 콘센트릭 설계의 장점은 정확하게 제어 분산 기술을 통해 하나의 중앙 지점에서 방사된 소리가 나올 수 있게 한 것이다. 저음용 우퍼의 콘은 유해한 진동을 줄이고 과도응답이 향상되었고 전력 처리를 최적화한 특성으로 만든 특별히 코팅된 페이퍼 재질을 사용하고 있다.
(The woofer cone uses a unique coated paper design made with natural characteristics to reduce harmful vibrations and optimize transient response plus increase power handling.)
페놀 수지(phenolic resin)를 성형시켜 만든 twin roll 하드에지 서라운드(twin roll hard edge surround)는 내구성이 강한 무명천인 코튼 클로즈(cotton cloth)를 사용하고 있다.
또한 캐비닛은 전면 인클로저의 양쪽 좌우에 위상 반전 포트인 DPS(Distributed Port System)를 설치해 놓고 있다.
이 베이스 리플렉스 기능은 고해상도로 음의 분산 능력을 최대한대로 발휘해 줄 수 있게 한 것이다.
시스템의 내부 배선은 반덴 Hul사 의해 제조된 실버 코팅 구리 케이블을 사용하고 있으며 메인 콘덴서는 영국 ICW사의 ClarityCap 커패시터에서 제조 한 것을 쓰고 있다. 또한 대형 인덕터는 낮은 주파수에 대한 고밀도의 적층 철 코어로 주위에 구리 와이어 사용하여 매우 낮은 손실을 가지고 있다.
네트워크는±3dB에서 5단계 증감 가능 음질에도 배려한 고정식 트위터 레벨 컨트롤을 갖춘 시스템. 시스템의 마무리는 월넛.
설계방식: 동축형 드라이버 사용 마루형
사용유닛: 듀얼 콘센트릭 HF51mm (2“) 알루미늄 돔/알니코(Alco Max-III)
자석/압축혼 듀얼 콘센트릭 LF250mm(10")
커트뮬러사제 페이퍼콘/트윈롤 하드에지/52mm(2")
에지권선 보이스코일/알니코(Alco Max-III)마그넷
재생주파수특성:29Hz~22kHz(-6dB)
출력음압레벨: 93dB(2.83V/1m)
임피던스: 8Ω
유닛지향각도: 90° 코니컬
크로스오버주파수: 1.1kHz
권장앰플리파이어출력: 30~300W
연속허용입력(RMS): 150와트
최대허용입력(피크): 600와트
크기(WHD): 456 × 950 × 366mm
중량: 약36kg

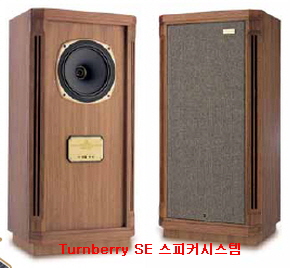

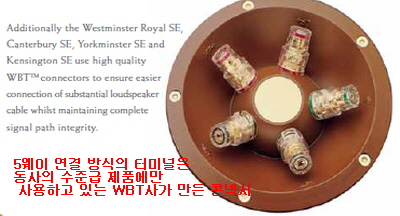

동사가 창립 85주년을 맞이해 소개하고 있는 Turnberry LE시스템과 함께 개발 소개한 모델 Turnberry SE시스템은 프레스 티지(Prestige range)급의 크로스 오버 개선으로 성능을 향상시킨 시스템이다.
이 모델의 설계 방식은 동축형 드라이버 사용해 만든 마루 형으로 사용 유닛은 듀얼 콘센트릭 HF33mm (2“) 알루미늄 알로이 돔 드라이버에 동사 특허인 튤립 웨이브 가이드(Tulip Waveguide™)를 부착시켜 놓았다.
저음용 드라이버는 LF250mm(10")구경으로 페이퍼 펄프 콘 재질로 만든 HE 튜윈롤 패브릭 서라운드 52mm(2") 에지 권선 보이스코일을 제작된 드라이버. 이 시스템의 설계 특징은
최신 첨단 부품을 사용해 성능을 업그레이드 시켜 놓은 것이다.
시스템의 구성 요소를 최적화하는데 모든 공정은 수 가공 방식으로 진행되었으며 음질에 저하가 없도록 했고 구성 요소는 신중하게 커플링 효과를 방지하기 위해 마련되었다. 또한 중음 대역에서의 투명도라든가 보컬의 선명도를 갖게 했다.
특히 완전히 새롭게 디자인된 크로스 오버 설계가 돋보인 시스템으로 고품질 메탈라이저(metalised) 필름 콘덴서는 LF섹션에 그리고 ICW사의 고성능 갭(Clarity Caps)을 탑재해 크로스 오버의 고음 대역 주파수(HF) 섹션에 포함되어 있다.
LF 크로스 오버는 매우 낮은 손실 적층 철 코어 인덕터를 사용했으며 입력 터미널에서 크로스 오버, 내부 크로스 오버 배선 및 동사 특허인 듀얼 동축 드라이브 유닛에 크로스 오버에 대한 내부 연결은 예외적인 반델홀사의 MC CS18 할로겐 프리 실버 도금 케이블로 만들어졌다.
높은 주파수 단위의 위치는 실제로 어떤 방식으로 낮은 주파수 단위를 가리지 않는, 업계 표준 동축 시스템에 비해 독특한 기능을. 소리 극 분산은 수평 및 수직 비행기 모두 대칭입니다.
크로스 오버 네트워크 설계에 의해 높은 대역과 낮은 주파수 단위의 가상 음향 소스가 한축에 동일한 지점을 차지하기 위해 만들 수 있다. 따라서 전체 소리가 약간 드라이브 유닛 뒤에 있는 하나의 포인트 소스에서 방사되는 방식이다.
특별히 개발된 티타늄 알루미늄 합금 다이어프램은 대량 비율이 매우 높은 강성과 피스톤을 생산하고 있다. 이 스피커시스템은 고성능의 스테레오 소스에서 공급 될 때 완전하고 정확한 스테레오 이미지를 재현 할 수 있다는 것을 의미한다.
듀얼 콘섹트릭 드라이브 유닛의 낮은 주파수 섹션은 뛰어난 전력 처리 및 동적 범위를 갖추고 있다. 낮은 주파수 콘 피스톤이 선택한 다중 섬유 종이 펄프에서 방사된다. 이것은 특별히 내부 공진 모드를 흡수 처리하게 되어 있다.5가지 연결 방식의 터미널 패널(이중 와이어 및 접지 지점)은 금도금 되어있으며 접지 드라이버 섀시와 적절한 스피커 케이블을 사용하여 이전 프레스티지 모델과는 입증된 기술로 투명한 중음 대역의 결과로 RF 간섭의 영향을 최소화 시켜 놓았다.듀얼 콘센트릭 드라이버의 설계 특징은 저음 대역에서 부터 고음 대역까지의 주파수 사운드 방사선이 동일한 축에 생성된다는 점다.
시대를 초월한 Tannoy사의 고전적인 시리즈로 모든 구성 요소와 캐비닛 디자인은 아직도 독점적인 매력을 지니고 있다고 본다. 특히 동사 특허의 듀얼 콘센트릭 유닛과 최고급 크로스 오버 구성 요소에 최첨단 기술사용 수가공 방식으로 제작된 수준급 스피커시스템으로 손색이 없다.
설계방식: 동축형 드라이버 사용 마루형
사용유닛: 듀얼 콘센트릭 HF33mm (2“) 알루미늄 알로이 돔
Tulip Waveguide™,
듀얼 콘센트릭 LF250mm(10")
페이퍼 펄프콘 HE 튜윈 롤 패브릭 서라운드 52mm(2") 에지 권선 보이스코일
재생주파수특성:34Hz~25kHz(-6dB)
출력음압레벨: 93dB(2.83V/1m)
임피던스: 8Ω
유닛지향각도: 90° 코니컬
크로스오버주파수: 1.3kHz
권장앰플리파이어출력: 30~180W
연속허용입력(RMS): 110와트
크기(WHD): 456 × 950 × 366mm
중량: 약30kg

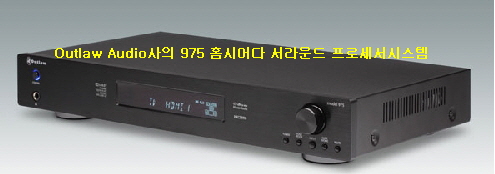

미국 MA주 Easton에 위치해 있는 Outlaw Audio사가 최근에 개발한 프로세서시스템. 이 시스템의 설계 특징은 슬림 라인 외형 디자인을 갖추고 있는 시스템으로 비디오와 오디오시스템을 모두 연결시켜 사용 할 수 있게 되어 있다.
특히 사용상의 편의성을 물론 품질과 기능 등에서 우수한 성능을 보여주고 있는 점이 특징. 돌비 TrueHD 및 프로로직 IIz와 DTS 네오와 함께 DTS-마스터 오디오를 포함한 모든 최신 돌비 및 DTS 형식을 모두 갖추고 있다.
디코딩 및 신호처리를 위한 소형의 토로이달 트랜스포머를 탑재해 제작되어 있고 강력한 파워 서플라이 기능을 갖추고 있다. 특히 매우 낮은 노이즈로 신호 경로를 통해 놀라운 면을 알게 된다.
검정 컬러의 알루미늄 재질로 만든 프런트 패널이며 레거시 비디오 입력, 1080p의 비디오 스케일링 및 최신 HDMI 및 디지털 처리 기술을 갖추고 있다. 모델 975시스템은 다양한 기능을 갖추고 있다.
시스템의 특징을 살펴보면 Dolby TrueHD, Dolby Digital Plus, 그리고 Dolby Digital 디코딩; DTS-HD Master Audio, DTS-HD High-Resolution Audio와 DTS 디코딩 등이다.
또한 Dolby Pro Logic IIz, Dolby Pro Logic IIx, 그리고 Dolby Pro Logic II*와 DTS NEO:6 ** 프로세싱.
모든 채널은 스테레오 방식이며 Performance Matched Op Amps in the Critical Path, High-Definition Video Scaling w/full Bypass, Quadruple Crossover Control (Separate settings for Front L/R, Center, Surround L/R, Surround Back L/R) Lip Synch Delayd와 On Screen Display (via HDMI only).
32비트 CS497024 포로세서를 사용하고 있으며 192kHz 24비트 DA컨버터를 모든 채널에 탑재해 놓고 있다. 4 HDMI 3D 입력단과 HDMI 출력단(ARC) 그리고 7.1 RCA 프리앰프 출력단 등을 갖추고 있다.

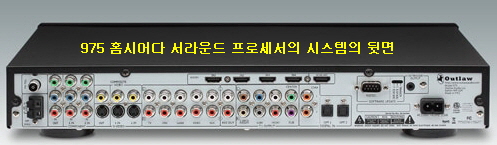

이외에도 전면 패널에, height-채널 출력 단들과 4계통 디지털 입력단(2계통 동축과 2계통 광), 2계통 콤포넌트 비디오 입력단, 2계통 콤포짓트와 2계통 S-비디오 입력단 그리고 5계통 아날로그 오디오 입력단 등이다.
설계방식: 튜너 탑재 홈시어다 서라운드 프로세서시스템
아날로그부 입력임피던스:47KΩ
출력임피던스: <1KΩ(메인 RCA)
프리아웃: 2V
최대출력: 2.7V
라인재생주파수대역:10Hz-22kHz(±1dB)
S/N비:(IHF-A) 100dB
볼륨레인지: (메인)-90dB-+0.0dB
저음대역크로스오버주파수: 40-150Hz(10hz steps, +200Hz)
하이-패스슬로프(소형스피커 세팅시)12dB/octave(2nd order)
로-패스 슬로프서브우퍼) 24dB/octave(4th order)
톤콘트롤 베이스 센터주파수대역:100Hz±10dB
트리블센터주파수대역: 10KHz±10dB
튜너부(Tuner)
FM 튜너부
감도: IHF 10dBu typ. 50dB S/N 13dBu typ.
S/N비: Mono 70dB
Stereo 67dB
디스토션
Mono 0.2%
stereo 0.3%
스테레오분리도: 40dB typ.
Adjacent 채널 Selectivity:70dB+/-400kHz
IF Rejection비:120dB
재생주파수대역: 20Hz-15kHz(±1.5dB)
AM 튜노부
감도:(20dB S/N)300uV
S/N비: 45dB
선택: 25dB
디스토션: 0.7%
비디오부(NTSC 포멧)
출력대역폭 콤포짓트 & S-비디오 :6MHz(–3dB)
콤포넌트:>100MHz
입력감도: 75Ω
Composite & S-Video 1.0Vp-p
Component R-Y Signal .7Vp-p
Component B-Y Signal .7Vp-p
Component Y Signal 1.0Vp-p
디지털오디오입력: 75Ω. 0.5Vp-p
프로세서: CS497024
일반상항
스텐바이전원 0.5W
트리걸 출력 Sequential딜레이 :50mA(12VDC)
크기(WHD): 16.9" x 2.8” x 9.5”
중량: 8.27lbs.
판매가격: 미화 549
연락처: 866-Out Laws(688-5297)

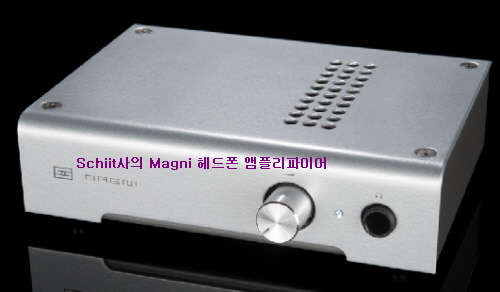

소규모의 제조 메이커인 Schiit사가 개발 소개하고 있는 소형의 헤드폰 앰플리파이어시스템.
동사는 오디어시스템 제조 회사에 일하고 있었던 Sumo사의 Jason Stoddard과 Theta사의 Mike Moffat에 의해 설립된 메이커.
이 시스템은 동사가 Modi DA컨버터시스템과 함께 개발 소개하고 있는 제품으로 외형 보다는 재생 음질에 관심을 갖게 하고 있는 제품이다. 시스템의 최대 출력은 32Ω에서 1.2와트를 낼 수 있게 되어 있다.

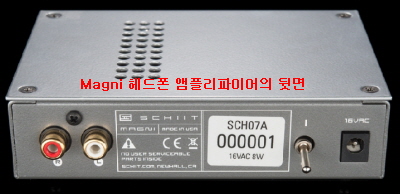

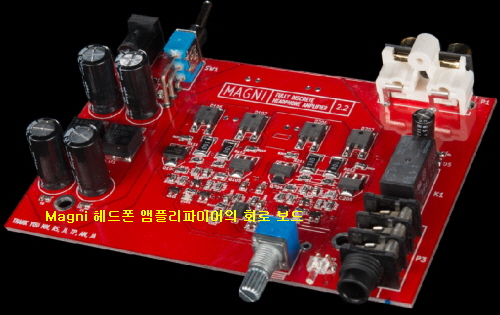

이 제품은 미국에서 만든 $99 가격대의 완전 분리형 제품으로 32Ω에서 1.2와트 출력을 낼 수 있게 설계되어 있다. 사진에서 볼 수 있듯이 전면 패널에는 볼륨과 헤드폰 입력 잭만이
부착되어 있다.
The Magni Amp produces 1.2 watt @ 32 Ohms and is a fully discrete design. Magni headphone amplifier (pictured) delivers 1.2W into 32 ohms, and is capable of driving many orthodynamic headphones, as well as offering >100dB signal to noise for compatibility with many IEMs.
From IEMs to Orthos
Magni is quiet enough for most IEMs, but provides up to 1.2W into 32 ohms, which is plenty for many orthodynamic headphones. Magni is versatile enough to be a “do all” amplifier—it may be the only amp you ever need.
설계방식: 헤드폰 앰플리파이어시스템
최대출력: 1.2W(32Ω), 1.0W(50Ω), 260mW(300Ω), 130mW(600Ω)
게인: 5(14dB)
재생주파수대역:20Hz-20Khz(-0.1db), 2Hz-200KHz(-3dB)
THD: 0.005%이하(20Hz-20KHz/1V RMS때)
IMD: 0.007%이하(CCIR)
SN비:100db
크로스토크: -70dB(20Hz-20KHz)
출력임피던스: 0.1Ω이하
전원부: “wall wart”타입형 16VAC 트랜스포머, regulated +/- 15V rails
소비전력: 4W
크기: 5“ x 3.5” x 1.25”
중량: 1 lb
판매가격: 미화99.00
연락처: (323) 230-0079

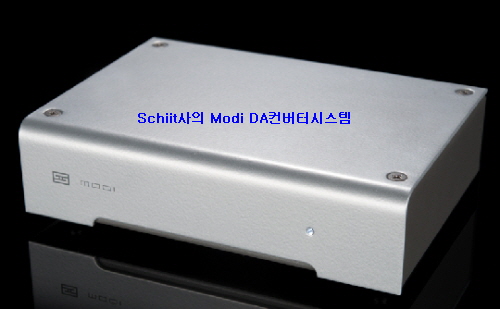

Schiit사가 개발 소개하고 있는 또 하나의 소형시스템인 Modi DA컨버터시스템. 이 제품 역시 외형 보다는 재생 음질에 관심을 갖게 하고 있는 첨단 디지털 회로제품. 32비트 AKM사의 4396 DA컨버터 칩을 사용해 설계된 가장 진보된 액티브 필터 스테이지 구성 방식.

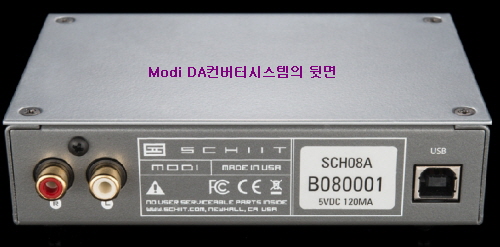

이 제품도 미국에서 만든 $99 가격대의 디지털 아날로그 컨버터 기능 제품. 사진에서 볼 수 있듯이 전면 패널을 보게 되면 심플한 실버 컬러로 제작되어 있다. 설계 특징은 USB DA컨버터시스템으로 C-Media CM6631 USB 2.0 asynchronous 입력 리시버를 갖추고 있다.
Modi 컨버터시스템은 거의 모든 컴퓨터 Windows 또는 Mac과 최대 96분의 24샘플링 속도로 별도의 드라이버가 필요하지 않는다.
44.1과 48k 샘플링 속도에 대한 개별 크리스털 발진기와 비동기 전송을 갖추고 있고 USB 2.0을 통해 USB 오디오 1.0 표준을 사용하며, USB 포트에서 제공 할 수가 있게 되어 있다.
(Modi plugs into virtually any computer—Windows or Mac—and requires no drivers to deliver great sound, up to 24/96 sampling rates. It features asynchronous transfer with individual crystal oscillators for the 44.1 and 48k sampling rates, and uses the USB Audio 1.0 standard over USB 2.0, and is powered by the USB port.)
32-Bit AKM4396 DAC
Modi uses the 32-bit AKM4396 DAC with switched-capacitor filtering and a high-quality active filter section with excellent line-driving capability. Yeah, we know, engineerese is a disease.
What this means is that it uses one of the highest-performance DAC ICs out there, and it will comfortably drive long cables. You can easily hide Modi behind your computer and run long RCAs to your main audio system.
설계방식: DA컨버터시스템
샘플링주파수레이트: 16/44.1-24/96(including 24/88.2)
재생주파수대역: 20Hz-20Khz(-0.1db)
출력레벨: 최대 1.5V(RMS)
THD: 0.004%이하(20Hz-20KHz/1.6V RMS)
IMD: 0.006%이하,CCIR
SN비:100db이상(unweighted, referenced to 1V RMS)
크로스토크: -80dB(20-20kHz)
출력임피던스: 75Ω
파워서플라이: USB 파워드 120mA draw
크기: 5 x 3.5 x 1.25”
중량: 1lb
연락처: (323) 230-0079

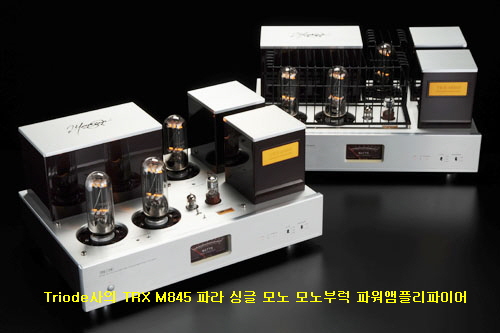

일본 사이다마켄에 위치해 있는 Triode사는 오래전부터 진공관 소자를 사용 오디오파일용 제품들을 개발 소개하고 있는 메이커. 특히 동사는 "저렴한 가격에 매력적인 제품"을 컨셉으로 여러 종류의 각종 제품들을 오디오 시장에 소개한바 있다.
이뿐만 아니라 키트(kit) 제품을 개발 오디오 파일들 자신이 직접 만드는 즐거움을 갖게 한 제품들도 소개하고 있다. 이번에 개발한 모델 TRX M845 파라 모노부럭형 파워앰플리파이어시스템은 클래스 A급 증폭 방식.
시스템의 정격 출력은 사용 진공관에 따라 845관일 경우 50와트 그리고 211관을 사용하면
40와트를 낼 수가 있다. 모델 TRX-M845시스템은 일본 오디오 액세서리 잡지로 부터 오디오 명기상인 은상을 수상한바 있다.
파라 싱글 모노 파워 앰플리파이어로 동사의 18년간의 기술 축적에서 태어난 제품. 전단 3극관 구성으로 최대 공급 전압 960V에서 2개의 출력단 845로 드라이브 해주게 설계되어 있다.
전단에는 광대역 드라이버 트랜스를 통해 드라이버 단의 845는 860V를 가압된다. 전단과 출력단의 전원 회로는 독립되어 있어서 전압 변동의 영향을 받지 않게 되어 있다. 이로서 정격 규격 이상의 A급 동작에서 최고 64와트까지 여유 있게 출력을 할 수가 있게 되어 있다.
또한 함께 제공되는 211 진공관으로도 즐길 수 있는 강력한 파워 앰플리파이어시스템이다.
TRX-M845시스템은 출력관 845진공관을 사용한 앰플리파이어로 모노럴 구성 방식. 845 진공관을 한쪽 채널에 3개를 사용 순A 클래스로 50와트를 출력한다.
기본적인 회로 구성은 845 드라이브의 845 파라 싱글로 순수한 845 진공관 톤을 소중히 하고 있다. 올 3극관 구성으로 보다 매끄럽고 파워풀한 음악재생을 목표로 하고 있다. 왼쪽 안쪽의 트랜스 케이스에는 두 전원 트랜스가 봉입되어있고 안쪽에 출력 트랜스 그리고 전면 패널에는 파워미터를 장비하고 있다.
입력 단자는 ＲＣＡ１계통을 비롯해 밸런스드 ＸＬＲ １계통과 스피커 출력단자는 ４Ω，６Ω，８Ω 그리고 １６Ω 등으로 분리되어 있다.
설계방식: 파라 싱글 모노 모노부럭 파워앰플리파이어
회로구성: Ａ급 ８４５드라이버, ８４５파라 싱글
정격출력: 845/50와트. 211/40와트재생주파수특성:10Hz-50KHz(－２dB)
바이어즈방식 : 자기(自己)바이어즈
ＳN비: 90dB
입력감도: 900mV
입력임피던스: 100KΩ
사용진공관: ８４５관 3개, ６ＳＮ７ １개, １２ＡＵ７ １개
소비전력:280와트
크기(WHD): 580 x 300 x 440mm
중량: 55kg
부속품: 진공관 커버, 특주 전원케이블, 예비휴즈
연락처: +81-48-940-3852
미국 매사추세츠의 Holden에 자리잡고 있는 Vinnie Rossi사는 2005년에 설립 Red Wine Audio브랜드로 특수한 밭테리 LFP(LiFePO4) 파워드(battery-powered)회로 구성 제품들로 오디오 파일들의 관심을 갖게한 제품들을 소개하고 있다.

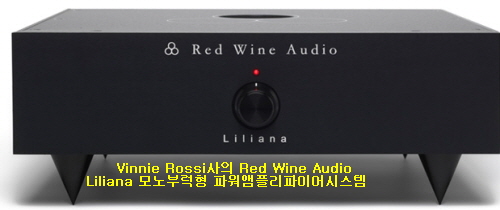

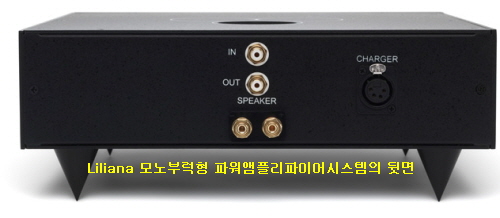

모델 Liliana 모노부럭형 파워앰플리파이어시스템은 심플한 외형 디자인을 갖추고 있는 시스템으로 고성능의 Class-AB 증폭 MOS-FET 방식. Smart 밭테리 모니터링(SMART Battery Monitoring)작동 방식.
트랜스포머와 정류기 그리고 전원 파워 코드 등을 전혀 사용하지 않고 있는 점이다. 이로 인한 전원상의 잡음 등이 없다는 것이 특징이며 채널당 115와트 실효 출력을 낼 수 있게 되어 있다.
사용 진공관은 6922/E88CC 듀얼 트리오드(dual triode)이며 사용 가능한 진공관으로는 6DJ8/ECC88외에 7308/E188CC, 7DJ8/PCC88, 6N23, 6H23, 6N11, 그리고 6GM8관 등이 있다.
혁신적인 배터리 구동 ““DC-Direct” 클래스-A 증폭 설계 방식으로 매혹적인 중저음 대역과 보다 풍부한 사운드 스테이지, 그리고 더욱 향상된 하이 볼테지 배터리 구동 설계의 클래스-AB급 MOS-FET 출력단 등을 갖추고 있는 모노럭 구성 방식.
(high-current MOSFET outputs with our innovative vacuum tube input stage,) 마이크로프로세서 회로 설계시스템(Onboard microprocessor controlled thermal and short-circuit management make Liliana virtually bulletproof Onboard SMART battery management)으로 전면 패널에는 오직 로터리 스위치로 전원 On/Off 및 Smart 작동 모드 기능을 탑재한 설계시스템.
이동식 투명 아크릴 창이 앰플리파이어 상단 커버 패널에 부착되어 있어 진공관 교체 사용이 용이하게 되어 있다. 동사의 모든 제품은 미국에서 모두 수 가공 방식으로 제작되고 있다.
설계방식: 밭테리 파워드 회로 모노 부럭 파워앰플리파이어
실표출력: 115W+115W(8Ω), 230W+230W(4Ω)
사용진공관: 6922/E88CC 듀얼 트리오드관
사용가능한진공관: 6DJ8/ECC88, 7308/E188CC, 7DJ8/PCC88, 6N23, 6H23,
6N11, 6GM8
추천스피커임피던스: 4Ω-16Ω
입력임피던스:100kΩ
게인: 23dB
DC Offset전압: +/-5mV
Battery Red Wine Audio: 51.2V LiFePO4(밭테리 펙)
밭테리충전: 60V,1A LiFePO4
입력전압범위:100-240Vac(50/60Hz)
충전시간: 약 6-8시간
크기(WHD): 12" x 4.5" x 14"(전면판넬 노브와 뒷면 잭 포함)
중량:약 16 lbs.(per monoblock)
연락처: (774) 234-0800
